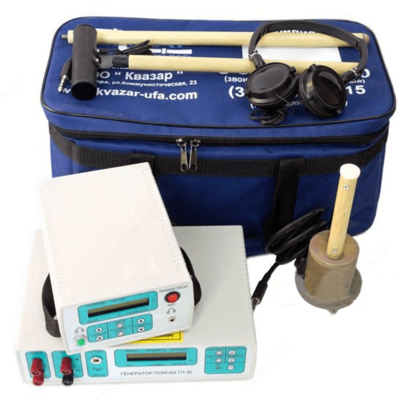

ТТП-30 — течетрассопоисковый комплекс

Описание товара

Назначение течетрассопоискового комплекса ТТП-30:

Трассотечеискатель ТТП-30 предназначен для определения трассы залегания трубопроводов и нахождения контактным методом сквозных дефектов в изоляционном покрытии магистральных трубопроводов и других подземных коммуникаций без вскрытия грунта.

Трассотечеискатель ТТП-30 является комплектом, который состоит из универсального поискового приемника (с электромагнитной антенной и акустическим датчиком) и переносного поискового генератора (обеспечивает сигнал при электромагнитном поиске).

Трассотечеискатель, в климатическом исполнении УХЛ категории 1 по ГОСТ 15150-69, предназначен для эксплуатации при температуре окружающего воздуха от минус 20ºС до плюс 45ºС и относительной влажности воздуха до 80% при температуре 35ºС, атмосферном давлении от 86 до 106 кПа.

Технические характеристики течетрассопоискового комплекса ТТП-30:

Параметр	Значение
ПРИЕМНИК
Режим «Трасса» (сигнал от электромагнитной антенны)
Центральные частоты полосы пропускания, Гц	50, 100, 520, 2000, 8000
Добротность селективного усилителя (по уровню 0,5) на всех рабочих частотах, не менее, единиц	50
Чувствительность приемника по напряжению при полном отклонении шкалы индикатора на частоте 1000Гц, не менее, мкВ	100
Диапазон регулировки усиления в обоих режимах (10 ступеней по 6 дБ), дБ	60
Режим «Звук» (сигнал от акустического датчика)
Средняя частота диапазонов частот (полосовой фильтр второго порядка с общей добротностью Q=1), Гц	70, 200, 600, 2000
Средняя частота диапазонов широкая полоса (полосовой фильтр второго порядка с общей добротностью Q=0,5), Гц	200
Чувствительность при полном отклонении шкалы индикатора на частоте сигнала 1000 Гц в диапазоне 600 Гц, не менее, мкВ	100
Диапазон регулировки усиления приемника, дБ	48
Общие характеристики
Диапазон регулировки усиления звука в наушниках в обоих режимах, дБ	24
Напряжение батареи питания, В	от 3,3 до 5
Средний ток потребления при напряжении питания 4,5 В, мА, не более	80
Габаритные размеры, не более, мм
Масса без элементов питания, не более, кг
Условия эксплуатации	температура окружающего воздуха от - 20 °С до + 40 °С допустимая относительная влажность воздуха при 20°С до 90 %
ГЕНЕРАТОР
Частота выходного сигнала, Гц (предусмотрен многочастотный режим)	520, 2000 или 8000
Выходной сигнал на каждой частоте может генерироваться непрерывно, или с постоянным периодом повторения (модуляция), с	1,3
Уровень выходной мощности сигнала задается ступенями, Вт	от 2 до 30
Генератор осуществляет непрерывный контроль напряжения питания и автоматически отключается при достижении порога, В	10,5
Амплитуда выходного напряжения под нагрузкой меняется, В	от 10 до 70
Максимальная амплитуда выходного напряжения без нагрузки, В	30
Прибор питается от внешнего источника постоянного тока с: - номинальным напряжением, В - током нагрузки, не менее, А	12 0,5
Габаритные размеры корпуса генератора, не более, мм	70х200х260
Масса генератора со встроенным аккумулятором составляет, не более, кг	1,7
Условия эксплуатации	температура окружающего воздуха от - 20 °С до + 40 °С допустимая относительная влажность воздуха при 20°С до 90 %

Комплект поставки ТТП-30

№	Наименование	Количество
1	Приемник поисковый	1
2	Антенна электромагнитная	1
3	Акустический датчик (геомикрофон)	1
4	Телефоны головные	1
5	Генератор поисковый	1
6	Штырь заземления	1
7	Контакт магнитный	1
8	Провод подключения нагрузки (5 м, 0.75 мм2, крючки)	2
9	Сетевое зарядное автоматическое устройство 12 В 300 мА	1
10	Паспорт	1
11	Техническое описание	1
12	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
