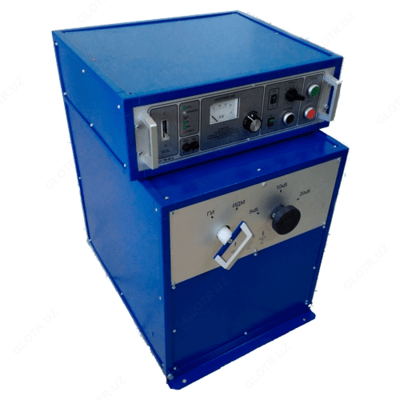

ГИ-20-2Д — генератор импульсов

Описание товара

Назначение генератора импульсов ГИ-20-2Д:

Генератор импульсов ГИ-20-2Д (ударный генератор) предназначен для:
- Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
- Измерения расстояния до места повреждения импульсным методом с помощью рефлектометра РЕЙС-305;
- Измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра РЕЙС-305.
Генератор импульсов ГИ-20-2Д может эксплуатироваться в неотапливаемых помещениях или под навесом при следующих условиях:
- Температура окружающей среды от - 30 °С до + 40 °С;
- Относительная влажность до 80% при температуре + 25 °С;
- Атмосферное давление 530-800 мм ртутного столба.
Особенности генератора импульсов ГИ-20-2Д:
- Высокая запасаемая энергия;
- Мощный искровой разряд в месте повреждения;
- Состав: блок управления БУ ГИ-20-2Д и блок высоковольтный БВ ГИ-20-2Д;
- Предназначен для стационарной установки в передвижную ЭТЛ.

Технические характеристики генератора импульсов ГИ-20-2Д:

Параметр	Значение
Напряжение питания	220±22 В, частотой 50 Гц
Максимальная потребляемая мощность, кВА	Не более 3
Максимальное выходное постоянное напряжение	0-5кВ и 0-10кВ и 0-20кВ (в трех диапазонах)
Максимальная запасаемая энергия во всех диапазонах	2000 Дж
Период следования импульсов в автоматическом режиме	3с и 6с
Габаритные размеры блока высоковольтного БВ ГИ-20-2	520 х 180 х 530 мм
Габаритные размеры блока высоковольтного БВ ГИ-20-2	480 х 560 х 720 мм
Масса блока управления	18 кг
Масса блока высоковольтного	87 кг

Комплект поставки ГИ-20-2Д

№	Наименование	Количество
1	Блок управления БУ ГИ-20-2Д	1
2	Блок высоковольтный БВ ГИ-20-2Д	1
3	Кабель соединительный межблочный	1
4	Кабель питания	1
5	Провод заземления	1
6	Паспорт	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
