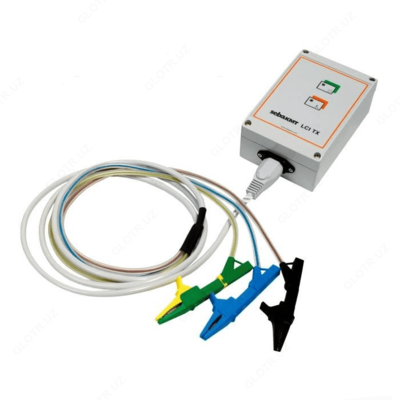

LCI P-P — прибор для выбора кабеля под напряжением до 440 В

Описание товара

Назначение прибора для выбора кабеля LCI P-P

Система LCI P-P предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.

Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.

Описание прибора для выбора кабеля LCI P-P

Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

Для более простой и безопасной работы была разработана система для выбора кабеля LCI P-P. Система состоит из генератора импульсного тока LCI TX и приемника CI RX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.

Импульсный датчик LCI TX-440 через подводящий защитный кабель соединяется с сетью переменного тока 115В/230В. От питающего трансформатора через интервал 2 сек. Подается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безопасной идентификации этого участка кабеля (не использовать на IT-сетях!). Благодаря этому гарантируется правильное подключение к розеткам с защитным контактом. Для соединения с открытыми распределительными устройствами имеется клемма безопасности с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.

Технические характеристики прибора для выбора кабеля LCI P-P

Параметр	Значение
Приемник CI RX
Датчик	140 мм
Регулировка усиления	10 ступ.-3дБ до 24 дБ
Питание	2 x 1,5В AA-батареи
Время непрерывной работы	>50 ч
Вес	0,4 кг
Габаритные размеры	150 x 65 x 35 мм
Степень защиты	IP 54
Габаритные размеры	-10 °C … +60 °C
Генератор LCI TX
Рабочее напряжение	440 В AC 50/60Гц
Импульсный ток	80 А
Последовательность импульсов	15 / мин
Длительность импульса	1,5 мс
Вес	0,5 кг
Габаритные размеры	151 x 101 x 60 мм
Степень защиты	IP 54
Габаритные размеры	-10 °C … +60 °C

Комплект поставки LCI P-P

Наименование	Количество
Генератор для выбора кабеля под напряжением LCI TX	1
Приемник для выбора кабеля с устройством индикации CI RX	1
Комплект кабелей	1
Гибкие клещи для выбора кабеля 230 мм	1
Чемодан для системы CI	1
Датчик определения скрутки для CI приемника RX	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
