PIL 8 — прибор для идентификации фазы в заземленных и закороченных кабелях среднего напряжения

Описание товара

Назначение прибора PIL 8:

С помощью нового прибора для идентификации фазы PIL 8 сейчас появилась возможность оставлять короткое замыкание и заземление и несмотря на это идентифицировать отдельную фазную жилу. Ячейка или шкаф подключения, в которой или в котором оканчивается монтируемый кабель, может оставаться закрытой.

Описание метода:

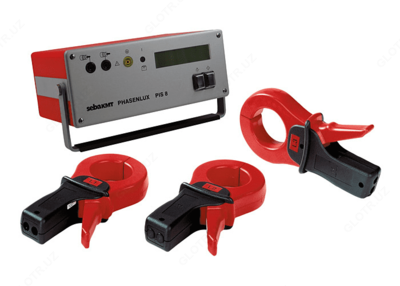

Прибор Phasenlux PIL 8 работает с тремя транссиверными (приемопередающими) клещами, которые без соединительных проводов могут быть замкнуты вокруг короткозамкнутого фазного проводника (питания не требуется).

На месте подключения кабеля через генератор звуковой частоты, питаемый от батареи, в кабель подается ток звуковой частоты. Этот ток наводит в транссиверных клещах напряжение, которое выпрямляется, и заряжает конденсатор. В транссиверных клещах находится небольшой генератор звуковой частоты, который при подаче постоянного напряжения издает сигнал звуковой частоты, с обозначением фазы.

Находящийся на месте подключения генератор звуковой частоты становится приемником и показывает сигнал от транссиверных клещей.

Технические характеристики прибора PIL 8:

Параметр	Значения
Выходная мощность	8 Вт
Частота	3 кГц
Питание	Аккумулятор/сеть
Размеры	110х280х190 мм
Вес	4 кг

Комплект поставки PIL 8

№	Наименование	Количество
1.	Генератор-приемник PIL 8	1
2.	Набор кабелей VL 83–E	1
3.	Транссиверные клещи PIZ 50	3
4.	Алюминиевый чемодан PIK 8	1
5.	Документация	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
