ИКЗ-К3 — индикатор короткого замыкания

Описание товара

Описание индикатора короткого замыкания ИКЗ-К3:

Лёгким способом для определения повреждённой фазы на фидере распределительных электросетей напряжением 6-35 кВ является установка в ячейку КРУ индикатора короткого замыкания ИКЗ-К3.

Фиксация МФЗ и ОЗЗ с разделением типа аварий:
- Определение аварийной фазы;
- Сохранение до 240 последних аварий в журнале регистрируемых аварий с временной меткой;
- Изменение уставок с помощью клиентского приложения;

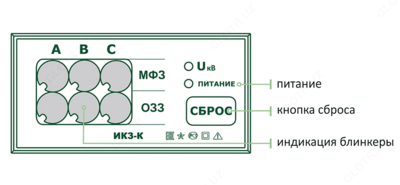

- Визуальная система индикации:
  - При обнаружении аварии на индикаторе перекидываются блинкеры, соответствующие типу аварии;
  - Информационные светодиоды: «Питание прибора», «Авария».
Датчики индикатора ИКЗ-К3 крепятся непосредственно на фазные провода кабеля с передают информацию по волоконно-оптическому кабелю, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.

Технические характеристики индикатора короткого замыкания ИКЗ-К3:

Параметр	Значение
Типы регистрируемых событий	- 2х-3х фазные КЗ; - Однофазные замыкания на землю; - Разделение типа аварий; - Определение аварийной фазы при КЗ
Минимальный ток нулевой последовательности для регистрации ОЗЗ	5 А
Класс напряжения воздушных и кабельных линий распределительных электросетей	6-35 кВ
Визуальная индикации аварии	- Ярко-жёлтые блинкеры, в соответствии с типом аварии - Информационных светодиоды: "Питание прибора", "Авария"
Сброс индикации аварии	- Внешней командой; - По таймеру; - Кнопкой на приборе
Контроль срабатывания	- Визуальный; - По протоколам MODBUS; - Релейный выход
Диапазон порога срабатывания по току (КЗ)	150÷1000 А
Диапазон порога срабатывания по току ОЗЗ	5÷200 А
Время наблюдения аварийного процесса при ОЗЗ	0,01 ÷ 30 с
Время реакции на бросок тока	0,02 с
Время наблюдения аварийного процесса при КЗ	1 с ÷ 30 с
Подготовка к повторному срабатыванию	Не более 30 с

Комплект поставки ИКЗ-К3

№ Наименование Количество

1 Индикатор короткого замыкания ИКЗ-К3 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
