Предназначение адгезиметра АР-2М:
- для определения адгезии битумной изоляции трубопроводов;
- контроль адгезии пленочных покрытий осуществляется прибором АР-2М по методу А согласно Приложения 4 ГОСТа 25812-83.
Требования к образцам:
- образцами для испытания служат трубы с защитными покрытиями из полимерных лент отобранных по п. 4.10 ГОСТа 25812-83;
- определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5 м.
Аппаратура:

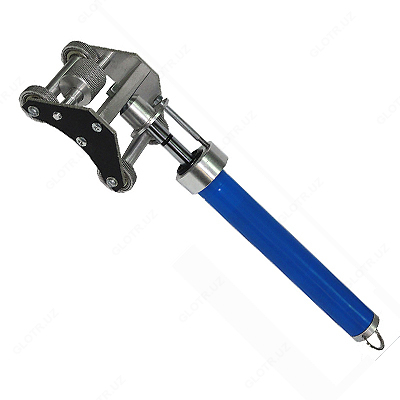

Прибор адгезиметр АР-2М (черт.1) состоит из корпуса (1), на котором закреплены зажим (2) для удержания полосы отслаиваемого покрытия и стальной нож (3) из двух параллельно установленных лезвий, расстояние между которыми может изменяться от 10 до 40 мм.
Для опоры на трубу и фиксации постоянного угла отслаивания приблиз. 180 град. корпус на ролики (4), одну пару из которых можно передвигать и фиксировать в гнездах (5-9) в зависимости от черт. 1 диаметра трубы. К корпусу прикреплен силоизмеритель с двумя последовательно расположенными пружинами (10), левая шкала — положение фиксатора (11) №1, правая шкала — положение фиксатора (11) №2.
Подготовка адгезиметра АР-2М к испытаниям:
Подвижные ролики устанавливают на приборе в соответствующие гнезда в зависимости от диаметра трубы:
| Диаметр трубы, мм |
720 |
820 |
1020 |
1220 |
1420 |
| Гнездо |
5 |
6 |
7 |
8 |
9 |
Ножи, закрепленные на корпусе прибора, опускают и их помощью вырезают полосу защитного покрытия шириной от 10 до 40 мм в зависимости от ожидаемой величины адгезии (см. табл.1 настоящего стандарта):
- при величине адгезии от 30 до 40 Н/см (от 3 до 4 кгс/см) ширина полосы 10-15 мм;
- при величине адгезии от 1 до 5 Н/см (от 0,1 до 0,5 кгс/см) — 30-40 мм.
Стальным ножом надрезают конец вырезанной полосы, приподнимают его и закрепляют в зажиме прибора.
Прибор устанавливается на трубу с защитным покрытием, добиваясь ее контакта со всеми роликами.
Проведение испытаний:
Передвигая прибор по трубе, проводят отслаивание надрезанной полосы на длину 100 мм, измен. устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный характер разрушений — обнажение до металла; когезионный характер разрушений — отслаивание по подклеивающему слою или по грунтовке; смешанный характер разрушений — совмещение адгезионного и когезионного характера разрушений).
Адгезию защитных покрытий (А) , Н/см (кгс/см), определяют по формуле:
А= F/ b,
где F — усилие отслаивания, Н (кгс); b — ширина отслаиваемой ленты, см.
Технические характеристики АР-2М:
| Параметр |
Значения |
| Диаметр трубы, мм |
273÷720; 820; 1020; 1220; 1420 |
| Ширина вырезаемого образца лент, мм |
10÷40 |
| Толщина покрытия, мм, не более |
15 |
| Максимальное значение усилия отслаивания, кгс |
10 |
| Угол отслаивания, ° |
180 |
| Габариты, мм |
275х85х30 |
| Габариты чехла, мм |
300х125 |
| Масса устройства в чехле, кг, не более |
0,45 |
