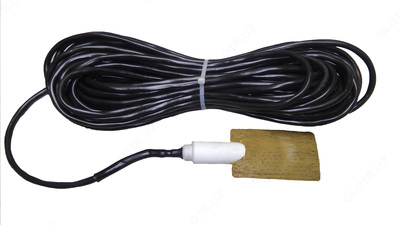

ЭДБ-2МП — электрод сравнения длительного действия

Описание товара

Назначение электрода сравнения длительного действия ЭДБ-2МП:

Электрод ЭДБ-2МП представляет собой биметаллический медно-титановый электроды сравнения длительного действия. Используется в системе катодной защиты металлических подземных сооружений, подверженных коррозионным разрушениям.

Электрод используется для создания и измерения разности потенциалов между подземными металлическими конструкциями и грунтом. А также в качестве датчика автоматического управления станцией катодной защиты.

В отличие от медно-сульфатных электродов, ЭДБ-2МП разработан для длительной работы на большой глубине в различных почвенно-климатических условиях. Устанавливается стационарно и способен функционировать при значительных нагрузках.

Дополнительно ЭДБ-2МП оборудован датчиком потенциала, который позволяет производить измерения поляризационных потенциалов согласно Приложения Р ГОСТа 9.602-2005. Датчик потенциала представляет собой стальную пластину размером 25х25 мм, закрепленную на корпусе электрода.

Также в конструкции предусмотрена стабилизирующая обмазка, которая позволяет добиться стабильного во времени переходного сопротивления "электрод-грунт". Это повышает срок службы самого электрода.

Электроды ЭДБ выпускаются в нескольких модификациях:

электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку";
электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
электрод ЭДБ-2П — также представлет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.

Технические характеристики электрода сравнения длительного действия ЭДБ-2МП:

Параметр	ЭДБ-2	ЭДБ-2П	ЭДБ-2М	ЭДБ-2МП
Переходное электрическое сопротивление в водном электролите, кОм, не более	0,2	0,2	0,2	0,2
Сопротивление контактного узла, Ом, не более	0,2	0,2	0,2	0,2
Средний потенциал по отношению к хлорсеребрянному электроду, мВ	30	30	30	30
Относительная погрешность, %	2,5	2,5	2,5	2,5
Наличие стабилизирующей обмазки	-	-	есть	есть
Температура окружающей среды, °C	от -20 до +40	от -20 до +40	от -20 до +40	от -20 до +40
Размеры вспомогательного электрода, мм²	-	25х25	-	25х25
Габаритные размеры, мм	136х53х25	136х53х25	136х63х25	136х63х25
Длина провода, м	2,5*	2,5*	2,5*	2,5*
Масса электрода, без учета массы провода, кг, не более	0,15	0,15	0,17	0,17
Срок службы, лет, не менее	10	10	10	10
