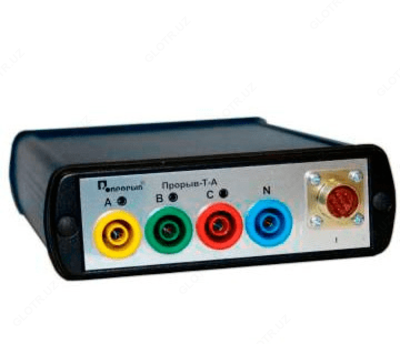

Прорыв-Т-А — прибор для измерения показателей качества электрической энергии

Описание товара

Назначение прибора для измерения показателей качества электрической энергии Прорыв-Т-А:

Приборы для измерения показателей качества электрической энергии Прорыв-Т-А предназначены для измерения и регистрации показателей качества электрической энергии, установленных ГОСТ 13109-97, ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), класс А, показателей тока и мощности в целях оценки соответствия и государственного контроля показателей качества электрической энергии (ПКЭ) в однофазных и трехфазных (трех и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц в соответствии с ГОСТ 32145-2013 (ГОСТ Р 53333-2008), ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

Достоинства нового прибора Прорыв-Т-А:
- Гарантия 3 года
- Межповерочный интервал 4 год
- Запись информации – не менее 30 дней
- Добавлены функции измерения: фликера, интергармоник, быстропротекающих процессов, встроенный синхронизатор времени
Измеряемые показатели качества электроэнергии прибора Прорыв-Т-А:

по ГОСТ Р 51317.4.30-2008
- Значение напряжения
- Частота
- Коэфициент несимметрии напряжения по обратной последовательности
- Коэфициент несимметрии напряжения по нулевой последовательности
- Коэфициент искажения синусоидальности кривой напряжения
- Коэфициент n-й гармонической составляющей напряжения
- Длительность временного перенапряжения
- Максимальное значение перенапряжения
- Длительность провалов напряжения
- Остаточное напряжение
по ГОСТ 13109-97
- Установившееся отклонение напряжения
- Отклонение частоты
- Коэффициент искажения синусоидальности кривой напряжения
- Коэффициент n-ой гармонической составляющей напряжения
- Коэффициент несимметрии напряжения по обратной последовательности
- Коэффициент несимметрии напряжения по нулевой последовательности
- Длительность провала напряжения
- Глубина провала напряжения
Показатели тока и мощности
- Действующее значение силы тока
- Коэффициент n-ой гармонической составляющей тока
- Суммарный коэффициент гармонических составляющих тока
- Фазовый угол между напряжением и током
- Полная электрическая мощность
- Активная электрическая мощность
- Реактивная электрическая мощность

Технические характеристики прибора для измерения показателей качества электрической энергии Прорыв-Т-А:

Параметр	Значение
Номинальное значение измеряемого фазного/междуфазного напряжения Uном	220/√3 В (100/√3 ) /100 В
Номинальное значение измеряемого среднеквадратического значения силы тока Iном определяется подключенными токоизмерительными клещами и может составлять, А	5; 250; 800; 3000
Номинальное значение частоты электропитания fnom	50 Гц
Пределы допускаемой основной относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)»	±6·10^-6 (±0,5 с/сут)
Пределы допускаемой дополнительной температурной погрешности приборов при измерении параметров,	1/2 предела допускаемой основной погрешности на каждые 10 ºС изменения температуры окружающей среды
Пределы допускаемой дополнительной температурной погрешности измерений интервалов времени (хода часов)	±6·10^-6 (±0,5 с/сут) на каждые 10 ºС изменения температуры окружающей среды
Входное сопротивление по измерительным входам напряжения	не менее 800 кОм
Входное сопротивление по измерительным входам тока	не более 2 МОм
Максимальный диаметр охватываемого проводника токоизмерительными клещами	жесткие токовые клещи - 23/53 мм гибкие токовык клещи - 120 мм (уточнять при заказе)
Электропитание	осуществляется напряжением переменного тока в диапазоне от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц
Средний срок службы	не менее 10 лет
Наработка на отказ	не менее 70000 часов
Габаритные размеры	183х109х35 мм
Масса	0,4 кг
Нормальное значение температуры окружающего воздуха	плюс 20 ºС
Допускаемые отклонения от нормального значения	±5 °С
Нормальная область значений относительной влажности воздуха	от 30 до 80 %
Нормальная область значений атмосферного давления	от 84 до 106 кПа
Нормальное значение напряжения питающей сети переменного тока	220 В
Рабочая температура окружающего воздуха	от минус 40 до плюс 55 °С
Рабочая относительная влажность воздуха, не более	90 % при 30 °С
