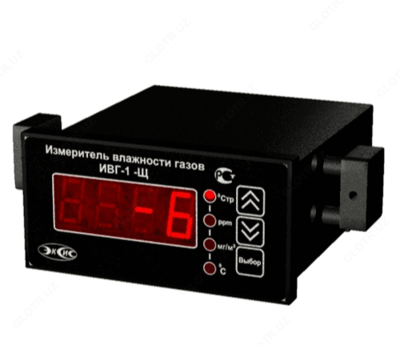

ИВГ-1/1-Щ-YР-ZА — стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок)

Описание товара

Назначение стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:

Гигрометр ИВГ-1/1Щ-YР-ZА предназначен для непрерывного (круглосуточного) измерения и регистрации влажности неагрессивных газов. Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.

Варианты исполнения стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:
- ИВГ-1/1-Щ-2А - стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок, 2 аналоговых выхода);
- ИВГ-1/1-Щ-2Р - стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок, 2 реле);
- ИВГ-1/1-Щ-1Р-1А - стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок, 1 реле, 1 аналоговый выход).
Особенности стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:
- щитовое исполнение корпуса DIN 1/2;
- 1 канал измерения;
- протокол Modbus RTU;
- принцип Plug&Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- интерфейс связи с компьютером RS-232, RS-485;
- протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
- возможность исполнения прибора с питанием 220 В, 50 Гц или 24 В;
- возможность взрывозащищенного исполнения;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м³);
- наличие до двух встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие до двух аналоговых (токовых) выходов 4...20; 0...5; 0...20 мА;
- возможность объединения приборов в измерительную сеть.

Технические характеристики стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:

Параметр	Значение
Диапазон измерения микровлажности, °Ст.р.	-80...0
Погрешность измерения, °Ст.р.	±2
Температура анализируемого газа, °С	-20...+40
Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3)	25 / 160 / 400
Рекомендуемый расход анализируемого газа, л/ч	20...60
Количество точек статистики	8000
Возможность подключения датчика давления	нет
Интерфейс связи с компьютером	RS-232, RS-485
Длина кабеля для подключения первичного преобразователя к блоку измерения, м	до 1000
Нагрузочная способность реле	7 А при 220 В
Диапазон изменения выходного тока, мА	0...5, 0...20, 4...20
Дискретность изменения выходного тока, мкА	19,5
Максимальное сопротивление нагрузки, Ом	300
Питание прибора, В	220±22 В, 50±1 Гц или 24 В постоянного тока
Потребляемая прибором мощность, Вт, не более	6
Масса блока измерения, кг, не более	0,5
Габаритные размеры блока измерения, мм	100×50×115
Рабочие условия применения блока измерения:
- температура воздуха, °C	-40...+50
- относительная влажность, % (без конденсации влаги)	10...95
- атмосферное давление, кПа	84...106

Комплект поставки ИВГ-1/1-Щ-YР-ZА

№	Наименование	Количество
1	Измерительный блок ИВГ-1/1-Щ-YР-ZА в выбранном исполнении	1
2	Свидетельство о поверке	1
3	Руководство по эксплуатации	1
4	Паспорт	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
