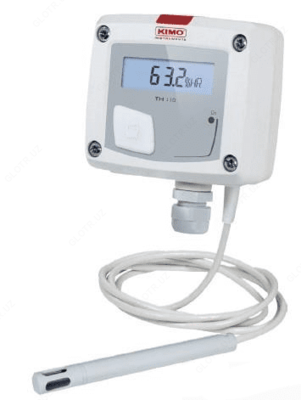

TH110-AOD — датчик влажности и температуры

Описание товара

Назначение датчика влажности и температуры TH110-AOD

Датчик влажности и температуры TH110-AOD применяется для измерения влажности и температуры окружающей среды.

Основные свойства датчика влажности и температуры TH110-AOD
- диапазон измерения: относительная влажность от 5 до 95%; от -20 до +80 °C (модель выносного типа);
- активный выход 0-10 В, напряжение питания 24 В пост./перем. тока (3- или 4-проводное подключение);
- корпус пластиковый ABS V0 со степенью защиты IP65 (модель выносного типа), с дисплеем;
- поочередное отображение значения влажности и температуры;
- простая система монтажа методом «1/4 оборота» с настенной панелью;
- корпус с упрощенной системой монтажа.

Технические характеристики датчика влажности и температуры TH110-AOD

Параметр	Значение
Канал измерения температуры
Единицы измерения	°C,°F
Диапазон измерения	Модель выносного типа: от -20 до 80°С
Погрешность**	NTC (с отрицательным температурным коэффициентом): ±0,3°С (от -40°С до 70 °С); ±0,5°С снаружи
Тип датчика	Модель выносного типа: NTC
Быстродействие	1/e (63%) 5 с
Разрешение	0,1°C
Рабочая среда	Воздух и нейтральный газ
Канал измерения влажности
Диапазон измерения	От 5 до 95% отн. вл.
Погрешность**	±1,5% отн.вл. (при 15 °С < T < 25 °С) - модель выносного типа
Дрейф в зависимости от температуры	±0,04x 0"-20)% отн. вл. (при 15°С< T < 25 °С)
Единицы измерения	% отн. вл.
Быстродействие	1/e (63%) 4 с
Тип датчика	Модель выносного типа: NTC
Разрешение	0,1% отн. влажн.
Отклонение заводской настройки	±0,88% отн. вл.
Рабочая среда	Воздух и нейтральные газы
** Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимыхвтаких же условиях, илидляизмерений, проводимых с применением компенсации.
Диапазон рабочих температур	От 0 до + 50 °С
Температура хранения	От-10 до +70°C
Материал	Пластик ABS V0 согласно UL94
Степень защиты	1Р65 (модель выносного типа)
Дисплей	10-разрядный ЖК-дисплей Размеры: 50 x 17 мм/ Поочередное отображение значения влажностии температуры
Высота символов значения	10 мм единицы измерения: 5 мм
Масса	135г (модель выносного типа)
Кабель выносного датчика	Длина 2 м, диаметр 4,8 мм в силиконовой изоляции
Выход/источник питания	- активный выход 0-10 В, напряжение питания 24 В пост./перем. тока (3- или 4-проводное подключение); - максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В)
Потребляемая мощность	2 ВА (0-10 В)
Электромагнитная совместимость	EN61326
Электрическое соединение	Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм²
Связь с ПК	Кабель типа mini-Din с разъемом USB от компании Kimo
Рабочая среда	Воздух и нейтральные газы
Рабочая температура корпуса	От 0 до +50°С
Рабочая температура датчика	От -20 до +80°С
Температура хранения	От -10 до +70°С

В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн.вл. при температуре от 18 до 28° в диапазоне измерения относительной влажности от 3 до 98%. Дрейф величины относительной влажности датчика составляет не более на 1% в течение года.

Номер модели датчика влажности и температуры TH110-AOD


Датчик влажности и температуры TH110-AOD: активный выход 0-10 В (напряжение питания 24 В перем./пост. тока ± 10%), с дисплеем, выносная модель.

Комплект поставки TH110-AOD

Наименование	Количество
Датчик влажности и температуры TH110-AOD	1

Доплнительная комплектация

Наименование	Цена
Источник питания класса 2 с напряжением 230 В перем. тока на входе и 24 В переменного тока на выходе KIAL-100A	По запросу
Кабельный сальник	По запросу
Настенная панель для монтажа выносного зонда влажности	По запросу
Программное обеспечение для настройки датчика и кабель USB LCC-S	По запросу
Скользящие уплотнения из нержавеющей стали	По запросу
Соединение из пластика ABS с уплотнением	По запросу
Соединения из нержавеющей стали	По запросу

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
