Байкал-2ВМ — гигрометр

Описание товара

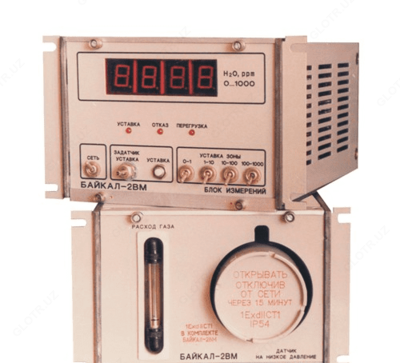

Назначение гигрометра Байкал-2ВМ:

Гигрометр Байкал-2ВМ предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

Гигрометр Байкал-2ВМ используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

Описание гигрометра Байкал-2ВМ:

Гигрометр Байкал-2ВМ выпускается в 3-х исполнениях:
- С датчиком на высокое давление (от 0,16 до 40 МПа) - Байкал-2ВМ (высокое давление);
- С датчиком на низкое давление (от 0,03 до 0,16 МПа) - Байкал-2ВМ (низкое давление);
- С датчиком на разрежение (от минус 0,005 до плюс 0,03 МПа) - Байкал-2ВМ (разрежение).
Оболочка датчика гигрометра относится к взрывозащищенному оборудованию, имеет маркировку 1ExdIICT3, может устанавливаться во взрывоопасных зонах класса В-1а согласно ПУЭ. Блок измерений гигрометра должен устанавливаться только во взрывобезопасных помещениях.

Особенности гигрометра Байкал-2ВМ:
- Высокая точность и надежность;
- Автоматический выбор диапазонов измерений;
- Устройство сигнализации о неисправности чувствительного элемента;
- Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
- Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
- Возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.

Технические характеристики гигрометра Байкал-2ВМ:

Параметр	Байкал-2ВМ (высокое давление)	Байкал-2ВМ (низкое давление)	Байкал-2ВМ (разрежение)
Датчик на высокое давление	от 0,16 до 40 МПа (от 1,6 до 400,0 кгс/см²)	-	-
Датчик на низкое давление	-	от 0,03 до 0,16 МПа (от 0,3 до 1,6 кгс/см²)	-
Датчик на разрежение	-	-	от - 0,005 до + 0,03 МПа (от - 0,05 до + 0,30 кгс/см²)
Диапазоны измерений объёмной доли влаги	0..1; 1..10; 10..100; 100..1000 млн^-1
Основная приведённая погрешность: - для области измерений от 0 до 1 млн^-1 - для области измерений от 1 до 10 млн^-1 - для области измерений от 10 до 100 и от 100 до 1000 млн^-1	± 10% ± 4% ± 2,5%
Унифицированный выходной сигнал для каждого диапазона измерений	4 ... 20 мА или 0 ... 5 мА
Расход анализируемого газа через гигрометр, не более	1000 см³/мин (регулируется)
Температура анализируемого газа и окружающего воздуха	+5…+50 °С
Потребляемая мощность, не более	27 Вт
Габаритные размеры: - датчик - блок измерений - побудитель расхода	240 × 145 × 355 мм 345 × 270 × 140 мм 230 × 170 × 130 мм
Масса: - датчик - блок измерений - побудитель расхода	6 кг 4 кг 4 кг
Средняя наработка на отказ, не менее	20000 ч
Средний срок службы, не менее	8 лет

* при заказе гигрометров серии Байкал с содержанием кислорода в анализируемом газе более 23%, цены на гигрометр увеличиваются независимо от исполнения на 20%

** при заказе должны быть указаны требуемый выходной сигнал (0…5 мА или 4…20 мА), состав анализируемого газа и давление газа на входе.

Комплект поставки Байкал-2ВМ

№	Наименование	Байкал-2ВМ (высокое давление)	Байкал-2ВМ (низкое давление)	Байкал-2ВМ (разрежение)
1	Блок измерения Байкал-2ВМ	1	1	1
2	Датчик на высокое давление	1	-	-
3	Датчик на низкое давление	-	1	-
4	Датчик на разрежение	-	-	1
5	Побудитель расхода газа	-	-	1
6	Устройство для измерения расхода газа УИРГ–2 А	1	1	-
7	Устройство для измерения расхода газа УИРГ–2Р	-	-	1
8	Комплект запасных частей:
	- Элемент чувствительный	1	1	1
	- Трубка 5К6.452.295-08	1	1	1
	- 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе)	1	1	1
	- Трубка 5К8.626.222	1	1	1
	- Прокладка 5К8.683.289-01	6	6	6
	- Прокладка 5К8.684.856	1	1	1
	- Ниппель прижимной	3	3	3
	- Гайка накидная	1	1	1
	- Вставка плавкая ВП1-1-1А АГО 481.303 ТУ	3	3	3
	- Трубка 3.31 ТВ – 40.6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м	1	1	1
	- Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м	1	1	1
9	Комплект монтажных частей:
	- Ключ	1	1	1
	- Тройник*	-	-	1
	- Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 2 м*	-	-	1
	- Вилка ОНЦ-РГ-09-4/18 В12 БР0.364.082 ТУ	1	1	1
	- Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ	1	1	1
	- Вилка ОНЦ-РГ-09-10/22 В12 БР0.364.082 ТУ	1	1	1
	- Розетка ОНЦ-РГ-09-4/14-Р1 БР0.364.082 ТУ	1	1	1
	- Кабель "СЕТЬ"	1	1	1
	- Жгут № 1	1	1	1
	- Жгут № 2	1	1	1
10	Руководство по эксплуатации	1	1	1
11	Аттестат методики выполнения измерений расхода газа	1	1	1
12	Методы регенерации чувствительных элементов. Типовые технологические процессы	1	1	1
13	Сертификат соответствия	1	1	1
14	Комплект электрических схем	1	1	1
