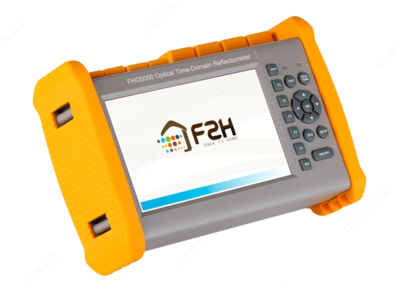

FHO5000-T43F-TsLs — оптический рефлектометр 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS

Описание товара

Описание оптического рефлектометра 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS FHO5000-T43F-TsLs:

FHO5000-T43F-TsLs – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. FHO5000-T43F-TsLs обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью до 165 км. Встроенный фильтр на 1625 нм позволяет тестировать активную оптическую линию (светлое волокно), не нарушая передачу на других длинах волн, что часто необходимо в FTTx/PON сетях. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.

FHO5000-T43F-TsLs посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.

Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625 нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.

Особенности оптического рефлектометра 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS FHO5000-T43F-TsLs:
- Продуманный дизайн, прочный корпус;
- Компактный, легкий;
- Режим измерений в реальном времени;
- Контроль наличия света в волокне с целью предотвращения повреждения;
- Встроенный определитель обрывов (в базовой комплектации);
- Измеритель мощности (опция);
- Источник излучения (в базовой комплектации);
- Сенсорный экран (в базовой комплектации);
- Оптический микроскоп (опция);
- Опция Wi-Fi (опция);
- Установка маркеров, 2 шт;
- Память на 40000 рефлектограмм;
- Программное обеспечение для генерации отчетов.

Технические характеристики оптического рефлектометра 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS FHO5000-T43F-TsLs:

Параметр	Значение
Длина волны	1310/1550/ фильтрованная 1625 нм
Динамический диапазон	43/41/41 дБ
Мертвая зона со затуханию (ADZ)	5 м
Мертвая зона по событиям (EDZ)	1 м
Ширина импульса	3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Количество точек выборки	128 000
Разрешение по расстоянию	минимум 0,25 м
Линейность	0,05
Порог по потерям	0,01 дБ
Разрешение по потерям	0,001 дБ
Разрешение по расстоянию	0,01 м
Погрешность по расстоянию	± (1 м + измеренное расстояние х 3 х 10^-5 + разрешение по расстоянию)
Определитель обрывов	10 мВт, 2 Гц
Тип оптического коннектора	FC/PC SC/PC, ST/PC, LC – опционально APC полировка доступна только при совместном заказе с прибором
Память	40 000 рефлектограмм

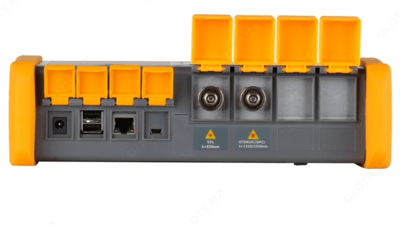

Интерфейсы	RJ-45-1 шт.; USB-3 шт. (тип А - 2 шт., тип B - 1 шт.)
Экран	цветной, TFT-LCD 7 дюймов, сенсорный
Питание	сеть 220В или аккумулятор (6 часов работы от аккумулятора)
Температура эксплуатации	от -10 до +50 °C
Температура хранения	от -20 до +70 °C
Габариты	253×168×73,5 мм
Вес (нетто)	1,5 кг
Источник излучения LS через OTDR порт
Режим работы	через OTDR порт
Длины волн	1310/1550/1625 нм
Выходная мощность	-25 до 0 дБм
Точность	± 0,5 дБ
Тип коннектора	FC/PC по умолчанию или по типу коннектора OTDR порта

Комплект поставки FHO5000-T43F-TsLs

№	Наименование	Количество
1	Оптический рефлектометр FHO5000-T43F-TsLs	1
2	Адаптер питания 12В	1
3	Аккумуляторная батарея Lithium	1
4	Оптический адаптер FC	1
5	Определитель обрывов VFL 10 мВт	1
6	USB-кабель	1
7	Инструкция по эксплуатации	1
8	Сумка для транспортировки	1
