WireXpert 500-PLUS — тестер для сертификации витой пары Class D, E, EA и CAT 5, 6, 6A с поддержкой оптических модулей

Описание товара

Описание тестера для сертификации витой пары Class D, E, EA и CAT 5, 6, 6A с поддержкой оптических модулей WireXpert 500-PLUS:

Сертификация витой пары является важнейшим тестированием для получения гарантии на построенную СКС и уверенности, что ваша кабельная система действительно обеспечит необходимую скорость и производительность. В отличие от простых кабельных тестеров, которые могут проверить только целостность соединения, сертификатор WireXpert 500-PLUS измеряет: затухание линии (Attenuation), возвратные потери (Return Loss), переходные помехи (NEXT, PSNEXT), ACRF, ACRN, сопротивление цепи, задержку распространения сигнала по парам, смещение задержки и др. Определив эти параметры, мы можем убедится соответствует ли СКС указанной категории.

Анализатор состоит из идентичных основного и удаленного блоков с прочными корпусами и цветными ЖК-экранами, предназначенных для интенсивного промышленного ипользования. Двойная система управления (DCSTM) - позволяет быстро и просто управлять циклами испытаний с любого устройства. Это значительно сохранит время специалисту работающему в одиночку.

Технические характеристики тестера для сертификации витой пары Class D, E, EA и CAT 5, 6, 6A с поддержкой оптических модулей WireXpert 500-PLUS:

Параметр	Значение
Диапазон частот (медь)	от 1 до 500 МГц
Стандарты тестирования	TIA -568-C.2 категории 5, 5e, 6, 6A ISO/IEC 11801, EN 50173 Class D, E, EA
Точность измерений	Превосходит TIA 1152 & IEC61935-1 level IIIe
Длина линии (максимальная)	До 500 метров при двустороннем тестировании
Срок службы адаптеров	Канала (PS-WX_AD_6ACH2): 10 000 подключений Постоянной линии (PS-WX_AD_6ALKIT2): 5000 подключений
Тестирования медного кабеля
Схема разводки кабеля	Да
Затухание линии (Вносимые потери)	0 до 70 дБ, ±0.1 дБ
NEXT, PSNEXT	от 0 до 85 дБ, ±0.2 дБ
ACRN, PSACRN	от -25 до 85 дБ, ±0.5 дБ
Возвратные потери	от 0 до 40 дБ, ±0.2 дБ
Сопротивление цепи	от 0 до 40 Ом, ±0.1 Ом
Длина кабеля	от 0 до 500 м, ±0.5 м (двустороннее тестирование)
Общая задержка распространения	от 0 до 5000 нс, ±1 нс
Смещение задержки сигнала между парами	от 0 до 5000 нс, ±1 нс
Определение повреждений	Да
Тестирование волокна (Одномод). Адаптеры: WX-AD-SM2
Длины волн	1310/1550 нм
Длительность автотеста	6 секунд для двустороннего тестирования
Тип коннектора	SC, Опционально LC
Стандарты тестирования	TIA 568 C.3, IEC 14763-3
Потери	от 0 до 31dB ±0.2 дБ
Длина линии	от 0 до 20 000 м. ±1.5 м
Выходная мощность	от -5 дБм до -9 дБм
Чувствительность приемника	-40 дБм
Тестирование волокна (Многомод). Адаптеры: WX_AD_VCL_MM2
Длины волн	850/1300 нм
Длительность автотеста	6 секунд для двустороннего тестирования
Тип коннектора	SC
Стандарты тестирования	TIA 568 C.3, IEC 14763-3
Динамический диапазон	24 dB
Потери	от 0 до 24 дБ ±0.2 дБ
Длина линии	от 0 до 2000 м ±1.5 м
Выходная мощность	от -4 дБм до -10 дБм
Чувствительность приемника	-34 дБм
Тестирование волокна (Многомод EF). Адаптеры: WX_AD_EF_MM2
Длины волн	850/1300 нм, Encircled-Flux (EF)
Длительность автотеста	6 секунд для двустороннего тестирования
Тип коннектора	FC-SC
Стандарты тестирования	TIA 568 C.3, IEC 14763-3, IEC 61280-4-1
Динамический диапазон	12 дБ
Потери	от 0 до 24 дБ ±0.2 дБ
Длина линии	от 0 до 2000 м ±1.5 м
Выходная мощность	от -16 дБм до -20 дБм
Чувствительность приемника	-40 дБм
Длина волны встроенного локатора повреждений (VFL)	650 нм, мощность 0 дБм
Тестирование волокна (MPO/MTP). Адаптеры: WX_AD_MM_MPO_KIT
Время тестирования	5 с
Параметры тестирования	Потери в канале (график и таблица); полярность линии (A, B, C, или пользователькая); тестирование "Прошел/Не прошел" по установленным порогам
Конфигурация соединения	12 волокон, или волокна выбранные пользователем
Конфигурация тестирования	MPO-MPO
Адаптер №1. Источник излучения с коннектором MPO
Тип коннектора	Многомодовый MPO (Type A, pinned)
Длины волн	830-860 нм
Измерения и требования	Измерения проводятся с использованием многомодовых волокон с сердцевиной 50 мкм в соответствии с требованиями стандарта TIA / EIA-455-203 (FOTP-203)
Адаптер №2. Измеритель мощности с коннектором MPO
Тип коннектора	Многомодовый MPO (Type A, pinned)
Уровень мощности ввода при насыщении	-1.0 дБм
0 – 15 дБ	±0.2 дБ
Расширенная диагностика	Локатор повреждений на основе временной задержки для RL и NEXT

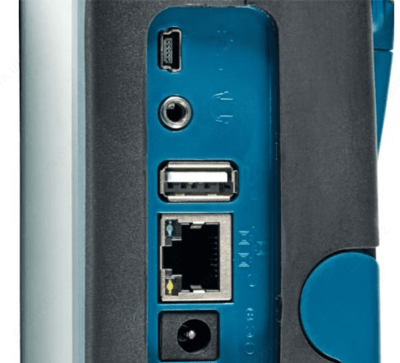

Подключение и интерфейсы	Разъем для подключения видеомикроскопа; RJ45 Ethernet разъем; SB интерфейс; 3,5 мм. разъем для подключения гарнитуры; Разъем питания
Защита по напряжению	есть (от телефонного напряжения)
Общие характеристики
Экран	5 дюймовый промышленный сенсорный экран на обоих устройствах
Корпус	Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность
Источник питания	Адаптер переменного тока 100-240V на 12V, 3A Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы)
Память	Внутренняя память на 6 000 протоколов испытаний медного кабеля CAT 6A Внешний USB накопитель
Рабочая температура	от 0 °С до 40 °С (влажность от 10% до 80%)
Температура хранения	от -20 °С до 60 °С
Поддержка языков	tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr
Габариты	232 x 126 x 87 мм
Вес	1.4 кг

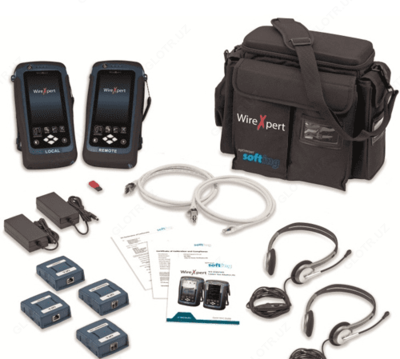

Комплект поставки WireXpert 500-PLUS

№	Наименование	Количество
1	Основной блок WireXpert 500-PLUS (500 Мгц)	1
2	Удаленный блок WireXpert 500-PLUS (500 Мгц)	1
3	Аккумуляторные батареи Li-ion	2
4	Стилус	2
5	Адаптеры постоянной линии Cat 6A	2
6	Шнуры для адаптеров постоянной динии Cat 6A	2
7	Адаптеры канала Cat 6A	2
8	Защитные крышки на экран	2
9	Гарнитуры	2
10	Зарядные устройства AC	2
11	Шнуры питания	2
12	Сертификат заводской калибровки	1
13	USB накопитель с инструкцией и Программным Обеспечением	1
14	Сумка для транспортировки	1
