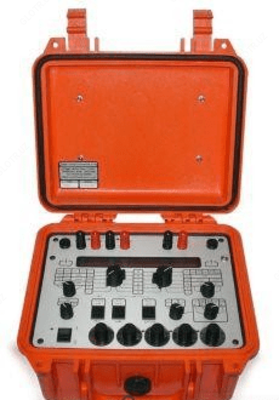

TE7050 — калибратор технологического контроля и термопары

Описание товара

Назначение калибратора технологического контроля и термопары TE7050:

Модель Time Electronics 7050 сочетает в себе основные функции измерения и моделирования напряжения, тока, сопротивления и моделирование прямого считывания термопар и термометров сопротивления в °C или °F.

Описание калибратора технологического контроля и термопары TE7050:

Управляемый микропроцессором, калибратор TE7050 встроен в прочный корпус и предназначен для работы в полевых условиях. Все входные и выходные функции отображаются одновременно, а обычный переключатель позволяет осуществлять простое и точное управление. Выбор пяти калибровочных точек осуществляется посредством процентного переключателя, а все функции могут быть сформированы в полностью программируемом формате линейного изменения сигнала.

Дополнительно к стандартным калибровочным функциям, прибор TE7050 может служить преобразователем сигналов. Любой электрический входной сигнал может быть преобразован в пропорциональный выходной токовый сигнал в диапазонах 4-20мA, 0-5 В или токовый сигнал 4-20мA, пропорциональный квадратному корню из входной величины.

Модель TE7050 легко адаптируется к конкретным требованиям, снабжен встроенными стандартными температурными кривыми ITS 68 и ITS 90. По заказу могут быть запрограммированы нестандартные термопары и термометры сопротивления.

Особенности калибратора технологического контроля и термопары TE7050:
- 3 диапазона измерения до 400В, 400мA, 40kR
- 3 диапазона выходного значения напряжения до 10В, 1мкВ
- 3 диапазона выходного значения тока до 20мA, 1мкA
- Диапазон выходного значения сопротивления: 0-400 Ом, 0.01Ом
- Измерение и моделирование термопары: J, K, T, E, R, S, B, N
- Измерение и моделирование платинового 100 Ом термометра сопротивления
- Функция линейного изменения выходного значения
- Батарейное/сетевое питание
- Портативность
- Размеры 27 x 25 x 18 см

Технические характеристики калибратора технологического контроля и термопары TE7050:

Параметр	Значения
Входной сигнал
Диапазоны напряжения
Диапазон	40В	4В	400мВ	40мВ
Погрешность @ 23 °C	0.03%	0.03%	0.03%	0.03%
Разрешение	1мВ	100мкВ	10мкВ	1мкВ
Диапазоны тока
Диапазон	400мА	40мА	4-20мА/0-100%
Погрешность @ 23 °C	0.03%	0.03%	0.06%
Разрешение	10 мкА	1мкА	0.1%
Диапазоны сопротивления
Диапазон (Ом)	40000	4000	400
Погрешность @ 23 °C	0.03%	0.03%	0.06%
Разрешение (Ом)	1	0.1	0.01
Выходной сигнал
Диапазоны напряжения
Диапазон>	-2..+10В		-100мВ..+400мВ	-10мВ..+40мВ
Погрешность @ 23 °C	0.06%		0.03%	0.03%
Разрешение	1мВ		10мкВ	1мкВ
Выходное полное nсопротивление	< 10 Ω		< 10 Ω	< 10 Ω
Диапазоны тока
Диапазон	0.20мА		4.20мА	TX Sim (4..20мА)
Погрешность @ 23 °C	0.03%		0.03%	0.03%
Разрешение	1мкА		1мкА	1мкА
Макс нагрузка сопротивления	900Ω на 20мА, Напряжение разомкнутой цепи 18- 27В
Диапазоны сопротивления
Диапазон (Ом)	0 … 400Ω
Погрешность @ 23 °C	± 0.03%
Разрешение (Ом)	0.01
Ток возбуждения	0.2 ….. 2мА

Другое

Блок питания генератора токовой петли: номинальное значение 24В, установленный предел тока 30мА

Технические данные – Технологический сигнал/Измерение температуры/Моделирование

Термопара	°С		°F
Термопара	Диапазон	Погрешность	Диапазон	Погрешность
J Iron/Copper-Nickel	-210 - 0	± 0.4	-410 - 32	± 0.7
	0 - 710	± 0.2	32 - 1310	± 0.4
	710 - 1200	± 0.9	1310 - 2192	± 1.0
K Nickel-Chrome/Nickel-Aluminium	-270 - 240	± 3.0	-454 - 430	± 5.4
	-240 - 180	± 1.2	-430 - 292	± 2.0
	-180 - 50	± 0.5	-292 - 58	± 0.9
	-50 - 960	± 0.3	-58 - 1760	± 0.6
	960 - 1370	± 1.7	1760 - 2498	± 1.5
T Copper/Copper-Nickel	-270 - 250	± 3.0	-454 - 418	± 5.4
	-250 - 180	± 1.0	-418 - 292	± 1.8
	-180 - 100	± 0.5	-292 - 148	± 0.9
	-100 - 400	± 0.2	-148 - 752	± 0.4
E Nickel-Chrome/Copper-Nickel	-230 - 0	± 0.5	-382 - 32	± 0.9
	0 - 540	± 0.2	32 - 1004	± 0.4
	540 - 1000	± 1.5	1004 - 1832	± 2.7
R Platinum 13% /Rhodium/Platinum	-50 - 0	± 3.0	-58 - 32	± 5.4
	0 - 70	± 2.0	32 - 158	± 3.6
	70 - 400	± 1.5	158 - 752	± 2.7
	400 - 1000	± 1.0	752 - 1832	± 1.8
	1000 - 1760	± 0.8	1832 - 3200	± 1.4
S Platinum 10%/Rhodium/Platinum	-50 - 0	± 2.5	-58 - 32	± 4.5
	0 - 100	± 1.8	32 - 212	± 3.2
	100 - 450	± 1.3	212 - 842	± 2.3
	450 - 1760	± 0.9	842 - 3200	± 1.6
B Platinum 30% - Rhodium/Platinum 6% - Rhodium	200 - 400	± 5.0	392 - 752	± 9.0
	400 - 1000	± 2.0	752 - 1832	± 3.6
	1000 - 1820	± 1.0	1832 - 3308	± 1.8
N Nickel-Chrome-Silicon/Nickel-Silicon	0 - 330	± 0.4	32 - 626	± 0.7
	330 - 1100	± 0.3	626 - 2012	± 0.5
	1100 - 1300	± 1.5	2012 - 2372	± 2.7
