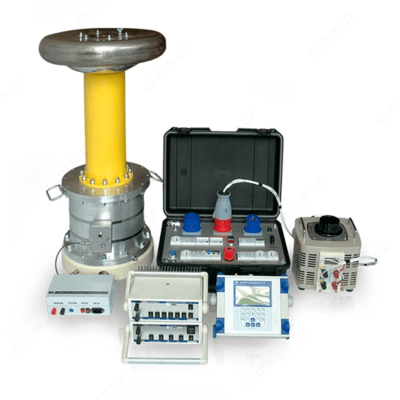

УПВО-1-220 — установка поверочная высоковольтная однофазная

Описание товара

Назначение установки поверочной высоковольтной однофазной УПВО-1-220:

Установка поверочная высоковольтная однофазная УПВО-1-220 предназначена для поверки измерительных трансформаторов напряжения 110 и 220 кВ.

Установка предназначена:
- для первичной и периодической поверки и калибровки на местах эксплуатации измерительных однофазных заземляемых трансформаторов напряжения (ТН) электромагнитных классов точности 0,2 и менее точных при нагрузках, нормированных ГОСТ 1983–2001, и при реальных нагрузках на узле учета;
- для измерения мощности нагрузки ТН;
- измерения показателей качества электрической энергии в соответствии с требованиями ГОСТ 13109–97.
Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.

Область применения — узлы (системы) коммерческого учета электрической энергии, в том числе АИИС КУЭ, энергетических систем и промышленных предприятий.

Описание установки поверочной высоковольтной однофазной УПВО-1-220:

Установка УПВО-1-220 выполнена в виде комплекта переносных эталонных СИ и вспомогательного оборудования, который может транспортироваться к месту эксплуатации поверяемых СИ на автомобиле или другими транспортными средствами.

Установка УПВО-1-220 обеспечивает формирование напряжения однофазной цепи переменного тока.

Технические характеристики установки поверочной высоковольтной однофазной УПВО-1-220:

Параметр	Значение
Номинальные значения напряжения, кВ	35/√3; 110/√3; 220/√3
Диапазон изменения первичного напряжения при поверке ТН, % от Uн₁	От 40 до 120
Диапазон вторичного напряжения при поверке ТН, % от Uн₂	От 40 до 120 (Uн₂ = 100/√3)
Пределы основных допускаемых погрешностей установки при поверке ТН: - по напряжению, f, % - угловая, Δ_u, мин
где fT — предел допускаемой погрешности ПВЕ по напряжению; f_ЭМu — предел допускаемой погрешности по напряжению прибора Энергомонитор 3.3 Т1 при поверке ТН: абсолютная ±(0,02 + 0,02\|ΔfU\|) % (ΔfU — погрешность ТН); Δ_Tu — предел допускаемой угловой погрешности ПВЕ; Δ_ЭМu — предел допускаемой угловой погрешности прибора Энергомонитор 3.3 Т1 при поверке ТН: абсолютная ±(1,0 + 0,1\|ΔδU\|) мин (ΔδU — погрешность ТН)
Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТН	Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3Т1
Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, %	2
Значение нестабильности напряжения на выходе установки, не более, %	1 — за время не более 1 мин; 3 — за время более 1 мин
Значение потребляемой мощности, ВА, не более	7000
Время, за которое установка обеспечивает нормируемые параметры и метрологические характеристики по истечении времени установления рабочего режима	не менее 30 мин
Время непрерывной работы установки	не более 1 часа с последующим перерывом не менее 30 мин
Степень защиты от поражения электрическим током	установка («Пульт управления УПВО-1-250») относится к электрическому оборудованию класса II по ГОСТ Р 51350
Испытательное напряжение, которое выдерживает электрическая изоляция цепи сетевых выводов установки в течение 1 мин	1500 В частотой 50 Гц в нормальных (ГОСТ 1516.2) условиях испытаний
Изоляция входных и выходных цепей блока «Пульт управления УПВО-1-250» (ПУ)	сопротивление (U = 1000 В) не менее 20 МОм
Электропитание	от однофазной сети (220 ± 22) В или от трехфазной сети переменного тока (380 ± 19) В, (50,0 ± 0,5) Гц при коэффициенте искажения синусоидальности напряжения не более 5 %
Среднее время наработки на отказ, То	не менее 8000 часов
Средний срок службы установки, Тсл	не менее 6 лет
Условия эксплуатации установки
Диапазон температур окружающего воздуха, °С	от +5 до +35
Относительная влажность воздуха, %, не более	90 при 30 °С
Диапазон атмосферного давления, кПа	70–106,7

Комплект поставки УПВО-1-220

№	Наименование	Количество
1	Прибор Энергомонитор 3.3Т1-С (прибор сравнения) для поверки трансформаторов напряжения в комплекте с УПТН	1
2	Преобразователь напряжения высоковольтный емкостной ПВЕ-220/110, кл.т. 0,05	1
3	Магазин нагрузок МР 3025 100/√3 В, 200ВА	2
4	Латр однофазный 40А	1
5	Пульт управления для УПВО-1-220 (в ПУ предусмотрен ряд защитных устройств, обеспечивающих защиту обслуживающего персонала и самой установки от замыканий на землю, от перегрузок или коротких замыканий по току и напряжению, а также защиту оборудования от импульсных перенапряжений)	1
6	Установка испытательная высоковольтная до 110кВ (источник высокого напряжения до 110кВ)	1
7	Комплект кабелей	1
8	Удлинитель	1
9	Штанга заземления	1
