NRX — измеритель мощности (блок индикации)

Назначение измерителя мощности (блок индикации) NRX:

Несмотря на то, что процесс измерения мощности осуществляется непосредственно первичными преобразователями мощности (датчиками мощности), пользователю не обойтись без средства отображения результатов измерений. Блок индикации NRX это как раз то, что надо: многоканальный компактный базовый блок, с широким набором опций, большим ЖК-дисплеем и интуитивно понятным интерфейсом пользователя. В отличие от предыдущей модели (NRP2), прибор теперь имеет сенсорный дисплей, расширенный функционал источника тестового сигнала для проверки датчиков мощности, и появилась возможность работы не только с датчиками поглощаемой мощности серии NRP, но и с направленными датчиками мощности серии NRT.

Особенности измерителя мощности (блок индикации) NRX:

• До 4-х измерительных каналов;
• Возможность работы как с датчиками поглощаемой мощности, так и с направленными датчиками мощности;
• Опциональный источник тестового сигнала 50 МГц / 1 ГГц для проверки датчиков мощности;
• 5-дюймовый цветной сенсорный ЖК-дисплей;
• Различные режимы отображения результатов измерения;
• Множество математических функций для обработки результатов;
• Готовые наборы параметров для основных стандартов мобильной радиосвязи.

Описание измерителя мощности (блок индикации) NRX:

Многоканальный измерительный комплекс. NRX поддерживает различные типы преобразователей мощности, охватывающие широкий диапазон частот до 110 ГГц и значений мощности от -130 до +45 дБм.

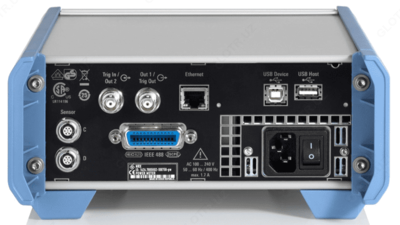

В приборе есть несколько вариантов подключения датчиков мощности. На передней панели присутствуют 2 (A и B) специализированных 8-пиновых разъема. Еще 2, таких же дополнительных разъема (C и D), можно добавить на заднюю панель прибора (NRX-B4). К этим специальным разъемам, датчики серии NRP-Zxx, подключаются напрямую, а для датчиков серий NRPxxS(N)/T(N)/A(N) и NRQ6 потребуются интерфейсные кабели NRP-ZK6/-ZK8. На передней и задней панелях прибора присутствуют по одному USB-разъему, к которым, также можно подключить датчики мощности, используя соответствующие переходники: NRP-Z4 для датчиков серии NRP-Zxx, и NRP-ZKU для датчиков серии NRPxxS(N)/T(N)/A(N) и NRQ6. Кроме того, на задней панели прибора имеется LAN-интерфейс, к которому, с использованием PoE+ Switche (например NRP-ZAP1) возможно подключать датчики NRPxx с индексом “N” или NRQ6. Данный режим позволяет преодолеть ограничения по длине кабелей.

Опция NRX-B9 даст возможность подключать, к передней панели прибора, направленные датчики мощности серии NRT, которые позволяют измерять потоки мощности в обоих направлениях, а именно падающую и отраженную мощность.

Несмотря на множество вариантов подключения, в стандартной комплектации, в базовом блоке только один активный измерительный канал, например, А или В или USB или LAN. Иметь 2 (любых) активных измерительный канала поможет опция NRX-K2, а в варианте NRX-K2+K4 будут активными любые 4 канала.

Удобное отображение результатов измерений

NRX оснащен большим цветным сенсорным дисплеем, который можно настроить на различные способы отображения результатов измерений: Цифровой – в виде числа (символы увеличенного размера позволяют вести наблюдение на расстоянии); Гибридный – представляет результат измерения на аналоговой шкале и также в цифровом виде; Графический – отображает график зависимости измеренных величин от времени (огибающая импульсов).

Множество функций измерений

В зависимости от типа используемых датчиков и количества каналов, установленных в приборе, доступны измерения: •

• Измерение пиковой/средней мощности;
• Разность/сумма/отношение мощностей;
• Коэффициент отражения/КСВ/обратные потери;
• Слежение за соблюдением пределов;
• Функции маркера позволяют выполнять анализ ВЧ-огибающей во временной области (профиль импульса).

Многочисленные математические функции позволяют обрабатывать результаты, поступающие по разным измерительным каналам. Результаты статистического анализа могут представляться в графической форме.

Проверка датчиков мощности

Датчики мощности имеют абсолютную калибровку, и проверка их после включения прибора не требуется. Однако, перегрузка, экстремальные условия эксплуатации или повреждения могут привести к возникновению нестабильности измерений. Опция NRX-B1 (источник для проверки датчиков) позволяет проверять надежность датчиков путем проведения контрольных измерений. Источник выдает тестовый сигнал (НГ или импульсный) частотой 50 МГц или 1 ГГц. В импульсном режиме, тестовый источник может быть использован для проверки точности измерения импульсов на широкополосных датчиках мощности NRP-Z8x.

Технические характеристики измерителя мощности (блок индикации) NRX:
