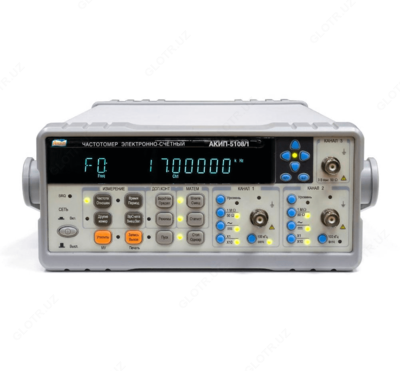

АКИП-5108/4 — частотомер

Описание товара

Особенности частотомера АКИП-5108/4:
- Высокопроизводительный частотомер с диапазоном измерений: до 9 ГГц ;
- Диапазон частот Кан 1: 0,14 мГц …150 МГц;
- Диапазон частот Кан 2: 100 МГц … 1,5 ГГц ;
- Диапазон частот Кан 3: 1,5 … 9 ГГц;
- Погрешность ОГ: ± 2х10-7 , (опция < 5x10-8 в год);
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
- 4 математических функции для частотных измерений;
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений;
- Высокое разрешение (9 разрядов/ секунда);
- Память: 9 различных профилей настроек;
- Интерфейс RS-232C, USB;
- Опции: GPIB.

Технические характеристики частотомера АКИП-5108/4:

Параметр	Значение
Каналы 1, 2
Диапазон частот	0,14 мГц – 150 МГц (канал 1) 100 МГц – 1,5 ГГц (канал 2)
Диапазон периодов	7 нс – 7000с
Диапазон временных интервалов	20 нс – 7000 с
Фазовый сдвиг	0 - 360 °
Длительность импульсов	>20 нс при периоде следования не более 100 с
Скважность	1 – 99 % при периоде следования не более 100 с
Счет импульсов	0 – 1х10¹²
Тип коннектора	BNC
Канал 3
Диапазон частот	1,5 ГГц – 9 ГГц (АКИП-5108/4), коннектор N типа.
Параметры входа (Каналов 1, 2)
Входное сопротивление	1 МОм //45 пФ и 50 Ом (Кан 1), 50 Ом (Кан 2)
Входное напряжение (скз)	Канал 1: Диапазон частот до 100 МГц: 30 мВскз…1,5 Вскз - синус Диапазон частот 100 МГц … 150 МГц: 50 мВскз…1,5 Вскз - синус Диапазон частот до 100 МГц: 100 мВп-п…4,5 Вп-п - импульс Диапазон частот 100 МГц … 150 МГц: 150 мВп-п…2 Вп-п - импульс Канал 2: Диапазон частот 100 МГц – 1,5 ГГц: 30 мВскз…1,5 Вскз
Связь по входу (Канал 1)	Открытый и закрытый вход (DC/ AC)
Связь по входу (Канал 2)	Закрытый вход (AC)
Ослабление	×1 или ×10 (аттенюатор)
Параметры входа (Канал 3)
Входное сопротивление	50 Ом
Динамический диапазон (синусоидальный сигнал)	-25 дБм…+7 дБм (1,5 – 2 ГГц) -25 дБм…+13 дБм (2 – 6 ГГц) -20 дБм…+13 дБм (6 – 9 ГГц)
Защита входа	+25 дБм
Связь по входу	Закрытый вход (AC)
КСВ	< 2,5:1
Погрешность
Погрешность внутреннего опорного генератора 5 МГц (в год)	± 2х10^-7
Разрешение по частоте	9 разрядов (время счета – 1 секунда)
Вход/ выход ОГ	«Вход Ref IN»- 5 / 10 МГц (автовыбор), «Выход Ref OUT»-10 МГц
Общие данные
Разрядность индикатора	Максимально 12
Память (запись/ вызов)	9 ячеек (профили №№ 1-9), ячейка №0 (настройка при включении)
Интерфейс	RS-232C, USB
Напряжение питания	230 В ±10%; 50 Гц (потребляемая мощность 40 ВА)
Габаритные размеры (ШхВхГ)	255 х 100 х 370 мм
Масса	2 кг
Опции	Интерфейс GPIB (IEEE488), термостатированный ОГ/ OCXO (опция 101/ < 5 x 10^-8 в год)

Комплект поставки АКИП-5108/4

№	Наименование	Количество
1	Частотомер АКИП-5108/4	1
2	Шнур питания	1
3	Измерительный кабель	2
4	Кабель RS-232	1
5	CD-диск с ПО	1
6	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
