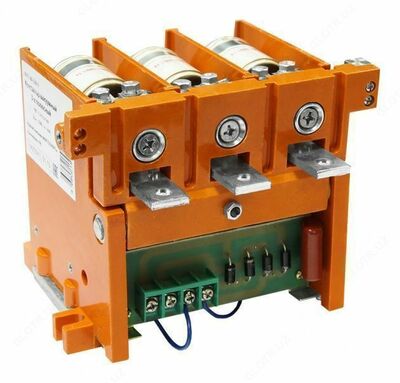

Контакторы вакуумные КВТ 1,14-5/630 (Контактор Вакуумный Техэнерго) открытого исполнения с естественным воздушным охлаждением, предназначены для включения и отключения приемников электрической энергии переменного тока с номинальным рабочим напряжением до 1140 В и номинальным рабочим током 630 А.
Отличительной особенностью контакторов является вакуумная камера в которой расположены силовые контакты. За счет нахождения контактов в вакуууме гашение дуги происходит наиболее эффективным способом, поэтому вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание. При этом силовые контакты не подвержены влиянию внешней среды, как загрязнение, попадание посторонних веществ, влажности и т.п., что сказывается на надежности и эффективности работы контактора, в результате чего контактор имеет повышенный рабочий ресурс. Современные технологии изгодовления вакуумных контакторов позволили снизить их себестоимость и сделать их доступными для основной массы потребителей.
Вакуумный контактор является искробезопасным аппаратом т.к. его силовые контакты расположены в закрытой керамической вакуумной камере и его можно применять в горнодобывающей, металлургической, нефтяной, химической промышленности и там где необходимо обеспечение и соблюдение норм безопасности.
Контактор КВТ-1,14 имеет в цепи управления две катушки постоянного тока, выпрямительный мост и разъем для подачи напряжения управления, как переменного, так и постоянного тока (см. схему управления в паспорте на изделие), что позволяет использовать аппарат при различных типах источников питания. Катушки управления при включении контактора переходят в режим удержания при пониженной мощности потребления электрической энергии.
Контакторы предназначены для работы в следующих режимах:
- продолжительном;
- прерывисто-продолжительном;
- кратковременном;
- повторно-кратковременном
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
- Номинальное напряжение главной цепи: до 1,14кВ, 50-60 Гц
- Номинальный ток главной цепи контактора: 630 А
- Напряжение управления:
- переменного тока: 380 В, 50 Гц;
- допустимое отклонение напряжения управления не более 20%, расширенная электромагнитная защита
- Предельная отключающая способность: 2500 А
- Число полюсов: 3
- Число срабатываний при продолжительном режиме работы для АС-3 600 раз/ч., для АС-4 300 раз/ч.
- Число срабатываний при кратковременном режиме работы 2000 раз/ч.
- Вспомогательные контакты (блок-контакты): 3з+3р
- Вакуумная камера: керамическая
- Коммутационная износостойкость для АС-4: 600 тыс.
- Механическая износостойкость: 3 млн.
РАБОЧИЕ УСЛОВИЯ
- высота над уровнем моря не более 2000 м.
- температура окружающей среды: не более +40С, при этом средняя температура за 24-часовой период не должна быть выше +35С, минимальная температура не менее -5С.
- средняя относительная влажность за месяц не более 90% при температуре +25С.
- наклон в вертикальной плоскости при монтаже не более 15 градусов
- отсутствие значительных ударов и вибрации.
- окружающая с реда не должна содержать большого колличества газов и пыли, не вызывать коррозии металлов и нарушения диэлектрических свойств, должна отсутствовать угроза взрыва.
- недопустимо прямое попадание дождя и снега.
- класс загрязнения окружающей среды 3
