ПИТ-5/30-УА-П — преобразователь измерительный постоянного и переменного тока

Описание товара

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-5/30-УА-П:

Измерительный преобразователь ПИТ-5/30-УА-П предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

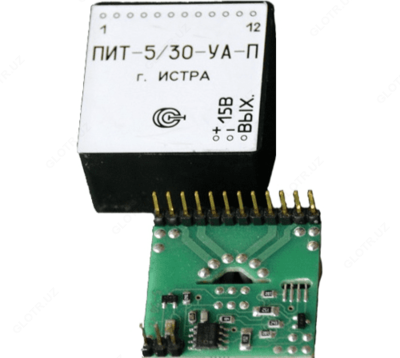

Данный преобразователь состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-5/30-УА-П:

Параметр	Значение
Диапазон измеряемых токов, А	0...5; 0...10; 0...15; 0...30
Выходной сигнал при номинальном измеряемом токе, мА	30
Основная приведенная погрешность, не более, %	1
Полоса пропускания, Гц	0...50
Источник питания, В	+/-14,25 ... +/-15,75
Ток потребления по цепи питания, не более, мА	40
Габаритные размеры, мм	33x33x22
Масса, г	50

Комплект поставки ПИТ-5/30-УА-П

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-5/30-УА-П	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
