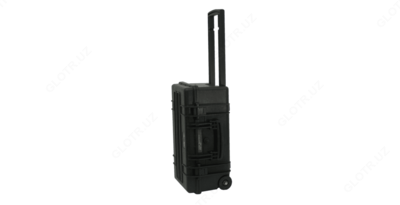

СА7200 — измеритель параметров изоляции

Описание товара

Описание измерителя параметров изоляции СА7200:

СА7200 - автоматический прибор, выполняющий измерения тангенса угла потерь и электрической емкости, а также тока холостого хода, коэффициента трансформации при напряжении до 12 кВ.

Для более детального исследования прибор позволяет получить зависимость тангенса угла потерь от частоты и напряжения.

Для подавления помех использован метод отстройки от частоты сети на ± 2,5 Гц или ± 5 Гц.

Назначение измерителя параметров изоляции СА7200:

СА7200 применяется для испытаний силовых трансформаторов, реакторов, измерительных трансформаторов, вводов, выключателей, разрядников, конденсаторов, кабелей.

Особенности измерителя параметров изоляции СА7200:
- Измерение тангенса угла потерь и электрической емкости;
- Испытательное напряжение – до 12 кВ;
- Мощность источника испытательного напряжения – 2400 ВА;
- Частота испытательного напряжения 15…400 Гц;
- Высокая точность при работе в полевых условиях, в условиях высокого уровня помех;
- Температурная коррекция tgδ;
- Минимизация времени измерения посредством адаптивной фильтрации токов влияния;
- Блокировка испытательного напряжения с помощью кнопки аварийной остановки и кнопки безопасности, а также контроль подключения заземления;
- Малые габариты и вес.

Технические характеристики измерителя параметров изоляции СА7200:

Параметр		Значение
Тангенс угла потерь
Диапазон		0…10000%
Разрешение		0,001%
Допускаемая погрешность (для частоты испытательного напряжения 45...70 Гц)		± (0,5 % rdg + 0,01 %)
Емкость
Диапазон		6 пФ…6 мкФ
Разрешение		0,01 пФ
Допускаемая погрешность		± (0,1 % rdg + 0,1 пФ)
Индуктивность
Диапазон		2 Гн…2 МГн
Разрешение		0,1 мГн
Допускаемая погрешность		± (0,5 % rdg + 1 мГн)
Испытательное напряжение
Диапазон		100…12000 В
Разрешение		1 В
Допускаемая погрешность		± (0,3 % rdg + 1 В)
Сила тока
Диапазон		20 мкА …200 мА
Разрешение		0,1 мкА
Допускаемая погрешность		± (0,3 % rdg + 1 мкА)
Активная мощность
Диапазон		0...400 Вт
Разрешение		0,1 мВт
Допускаемая погрешность		± (0,8 % rdg + 1 мВт)
Частота
Диапазон		15...400 Гц
Разрешение		0,01 Гц
Допускаемая погрешность		± (0,1 % rdg + 0,1 Гц)
Источник испытательного напряжения
Мощность		2400 В.А
Напряжение		100...12000 В (45…70 Гц); 100...4000 В (15…400 Гц)
Сила тока		<100 мА (непрерывно); <200 мА (2 мин ON, 8 мин OFF)
Общие характеристики
Электропитание прибора	Номинальное напряжение	100...240 В
	Номинальная частота	50/60 Гц
Температура окружающего воздуха		-20...50 °C
Относительная влажность воздуха		До 95 % без конденсации
Габаритные размеры		546 × 347 × 247 мм
Масса		27 кг
