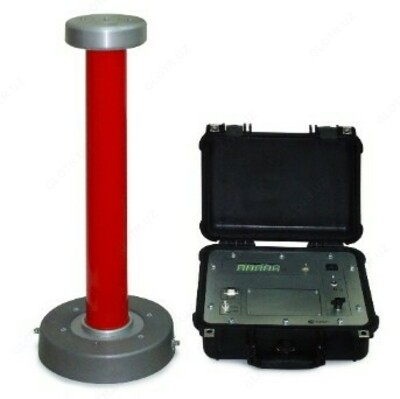

СКВ-100 — цифровой киловольтметр

Описание товара

Назначение цифрового киловольтметра СКВ-100:

Цифровой киловольтметр СКВ-100 предназначен для измерений напряжений постоянного тока, действующих и амплитудных значений напряжений переменного тока. Прибор может применяться для поверки измерительных трансформаторов напряжения, контроля и измерения сигналов при производстве и учете электроэнергии.

Цифровой киловольтметр СКВ-100 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом:
- СКВ-100-П-0,25 - портативный киловольтметр, погрешность 0,25%;
- СКВ-100-П-0,5 - портативный киловольтметр, погрешность 0,5%;
- СКВ-100-СТ-0,25 - стационарный киловольтметр, погрешность 0,25%;
- СКВ-100-СТ-0,5 - стационарный иловольтметр, погрешность 0,5%.
Связь киловольтметров с внешними устройствами осуществляется через стандартный интерфейс RS-485.

Описание цифрового киловольтметра СКВ-100:

Конструктивно киловольтметры состоят из высоковольтного частотнокомпенсированного резистивно-емкостного делителя напряжений высоковольтного (ДНВ) и блока измерительного (БИ).

Принцип работы киловольтметров состоит в преобразовании высокого напряжения постоянного тока или напряжения переменного тока промышленной частоты 50 Гц на входе делителя в низкое напряжение на его выходе с постоянным коэффициентом преобразования с постоянным коэффициентом преобразования 10 000:1 и измерении выходного напряжения делителя блоком измерительным.

ДНВ состоит из высоковольтного плеча, заполненного кремниевым наполнителем, в электроизоляционном корпусе, высоковольтного электрода и экрана для некоронирующего подключения к источнику высокого напряжения, низковольтного плеча, конструктивно выполненного в виде основания делителя в металлическом корпусе.

БИ осуществляет измерения напряжений постоянного или переменного тока по соответствующим каналам и отображение результатов измерений на светодиодном индикаторе.

Технические характеристики цифрового киловольтметра СКВ-100:

ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-100
Модель	Вариант исполнения	Погрешность	Интерфейс связи с внешними устройствами
СКВ-100-П-0,25	портативный	± 0,25%	RS-485
СКВ-100-П-0,5	портативный	± 0,5%	RS-485
СКВ-100-СТ-0,25	стационарный	± 0,25%	RS-485
СКВ-100-СТ-0,5	стационарный	± 0,5%	RS-485
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИИ
Параметр			Значение
Диапазон измерений напряжений постоянного тока, кВ			0,1…100
Диапазон измерений действующих значений напряжений переменного тока частотой 50Гц, кВ			0,1…100
Диапазон измерений амплитудных значений напряжений переменного тока частотой 50 Гц, кВ			0,1…140
Входная емкость делителя, не более, пФ			100
Активное входное сопротивление делителя, МОм			260
Коэффициент деления делителя			1/10000
Масса, включая тару и соединительные кабели, кг			15
Габаритные размеры упаковочной тары, мм			800х250х250
Питание прибора
	от промышленной сети частотой 50 Гц, В		220
	от автономного источника, В		9

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
