СКВ-40 — киловольтметр

Описание товара

Назначение киловольтметра СКВ-40:

Цифровой киловольтметр СКВ-40 предназначен для измерений напряжений постоянного тока, действующих и амплитудных значений напряжений переменного тока. Прибор может применяться для поверки измерительных трансформаторов напряжения, контроля и измерения сигналов при производстве и учете электроэнергии.

Цифровой киловольтметр СКВ-40 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом:
- СКВ-40-П-0,25 - портативный киловольтметр, погрешность 0,25%;
- СКВ-40-П-0,5 - портативный киловольтметр, погрешность 0,5%;
- СКВ-40-СТ-0,25 - стационарный киловольтметр, погрешность 0,25%;
- СКВ-40-СТ-0,5 - стационарный иловольтметр, погрешность 0,5%.
Связь киловольтметров с внешними устройствами осуществляется через стандартный интерфейс RS-485.

Описание цифрового киловольтметра СКВ-40:

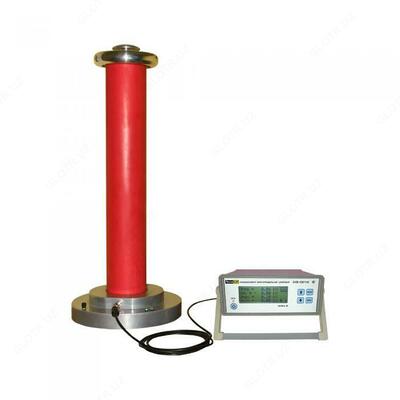

Конструктивно киловольтметры состоят из высоковольтного частотнокомпенсированного резистивно-емкостного делителя напряжений высоковольтного (ДНВ) и блока измерительного (БИ).

Принцип работы киловольтметров состоит в преобразовании высокого напряжения постоянного тока или напряжения переменного тока промышленной частоты 50 Гц на входе делителя в низкое напряжение на его выходе с постоянным коэффициентом преобразования с постоянным коэффициентом преобразования 2500:1 и измерении выходного напряжения делителя блоком измерительным.

ДНВ состоит из высоковольтного плеча, заполненного кремниевым наполнителем, в электроизоляционном корпусе, высоковольтного электрода и экрана для некоронирующего подключения к источнику высокого напряжения, низковольтного плеча, конструктивно выполненного в виде основания делителя в металлическом корпусе.

БИ осуществляет измерения напряжений постоянного или переменного тока по соответствующим каналам и отображение результатов измерений на светодиодном индикаторе.

Технические характеристики цифрового киловольтметра СКВ-40:

ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-40
Модель	Вариант исполнения	Погрешность	Интерфейс связи с внешними устройствами
СКВ-40-П-0,25	портативный	± 0,25%	RS-485
СКВ-40-П-0,5	портативный	± 0,5%	RS-485
СКВ-40-СТ-0,25	стационарный	± 0,25%	RS-485
СКВ-40-СТ-0,5	стационарный	± 0,5%	RS-485
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИИ
Параметр		Значение
Диапазон входных напряжений постоянного тока, кВ		1…40
Диапазон входных напряжений переменного тока, кВ		1…30
Номинальный коэффициент деления		1/2500
Входная емкость, пФ, не более Входное активное сопротивление, МОм, не более		50 150
Емкость нагрузки, пФ, не более Активное сопротивление нагрузки, МОм, не менее		30 1
Габаритные размеры делителя, мм, не более Габаритные размеры БИ-П (портативного), мм, не более Габаритные размеры БИ-СТ (стационарного), мм, не более		180х220х360 340х300х150 240х210х180
Питание измерительного блока киловольтметра		Герметичный свинцовый аккумулятор, напряжение 6В, емкость 1,5 А/ч

Комплект поставки СКВ-40

№	Наименование	Количество
1.	Делитель напряжения высоковольтный ДНВ-40А	1
2.	Блок измерительный БИ-40 (В зависимости от модификации: П - портативный, СТ - стационарный)	1
3.	Адаптер Robiton DN300	1
4.	Кабель соединительный	1
5.	Кабель заземления	1
6.	Руководство по эксплуатации	1
7.	Ящик упаковочный	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
