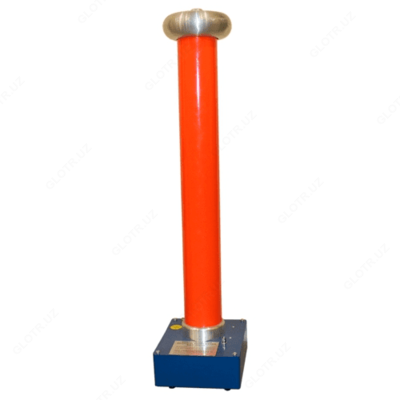

ВДН-100кВ — делитель напряжения высоковольтный

Описание товара

Назначение делителя напряжения высоковольтного ВДН-100кВ:

Высоковольтные делители напряжения ВДН-100кВ предназначены для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

Описание делителя напряжения высоковольтного ВДН-100кВ:

Высоковольтные делители напряжения ВДН-100кВ собраны по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителей осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.

Технические характеристики делителя напряжения высоковольтного ВДН-100кВ:

Параметр	Значение
Технические характеристики блока высокого напряжения
Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ	1 - 100
Диапазон измеряемых напряжений постоянного тока, кВ	1 - 100
Коэффициент деления	1000:1
Входное сопротивление высоковольтного плеча, МОм	1200
Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более	±3%
Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более	±3%
Габаритные размеры высоковольтного блока, мм	200200810
Масса высоковольтного блока, кг, не более	4,2
Рабочие условия эксплуатации
Диапазон рабочих температур, °С	От +10 до +35
Относительная влажность воздуха при 25 °С, %, не более	80
Атмосферное давление, кПа	84-106,7

Комплект поставки ВДН-100кВ

№	Наименование	Количество
1	Высоковольтный делитель напряжения ВДН-100кВ	1
2	Кабель соединительный коаксиальный длина 3 м	1
3	Провод заземления длина 3 м	1
4	Руководство по эксплуатации	1
5	Паспорт	1
6	Транспортная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
