ВИСТ-120 — мобильная высоковольтная испытательная установка

Описание товара

Описание мобильной высоковольтной испытательной установки ВИСТ-120:

Установка ВИСТ-120 предназначена для испытаний на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, также для испытаний на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую сопротивления.

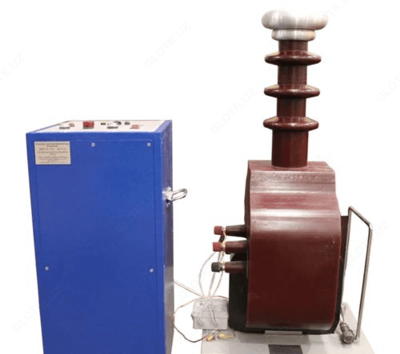

Испытательная установка состоит из блока высокого напряжения и электронного регулятора напряжения ЭРН-10 или ЭРН-40, соединенных между собой кабелем.

Блок высокого напряжения имеет два вида исполнения: с масляной или с литой изоляцией (уточняется при заказе).

Испытательная установка ВИСТ-120 имеет номинальную выходную мощность 4 или 8 кВА. Принцип действия установки основан на том, что на высоковольтный блок с регулятора напряжения подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке.

Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели регулятора напряжения.

Кроме того, при выборе вида испытательного напряжения, постоянное, необходимо присоединить высоковольтный выпрямитель к высоковольтному выводу трансформатора. Уровни выходного испытательного напряжения и тока передаются через схему согласования и через соединительный кабель в регулятор напряжения. Величина выходного напряжения и силы тока отображаются на ЖКИ индикаторе.

Товар внесен в Госреестр средств измерений РФ, соответствует требованиям всех действующих нормативов по безопасности и имеет Декларацию Соответствия Таможенного союза о соответствии требованиям ТР ТС 004/2011, ТР ТС 020/2011.

Технические характеристики мобильной высоковольтной установки ВИСТ-120:

Блок высокого напряжения
Параметр		ВИСТ-4/120	ВИСТ-8/120
Номинальная выходная мощность, кВА		5	10
Диапазон входных напряжений, В		0...200
Максимальный ток низковольтной обмотки, А		25	50
Диапазон выходных напряжений промышленной частоты, кВ		10...120
Диапазон выходных постоянных напряжений, кВ		10...140
Максимальный выходной ток, мА		40	80
Номинальное напряжение измерительной обмотки, В		100
Коэффициент трансформации		120000В/100В
Ток холостого хода, не более, А		1,4
Габаритные размеры, мм, не более	Масляная изоляция (для модификаций М, МТ, МА)	500 х 630 х 1300	500 х 630 х 1300
	Литая изоляция (для модификаций Л, ЛТ, ЛА)	430 х 510 х 1050	430 х 510 х 1050
Масса, кг, не более	Масляная изоляция (для модификаций М, МТ, МА)	235	235
	Литая изоляция (для модификаций Л, ЛТ, ЛА)	87	85
Технически характеристики электронного регулятора напряжения
Параметр		ЭРН-10	ЭРН-40
Номинальное напряжения питания, В		220
Максимальный потребляемый ток, А		25	50
Номинальная частота, Гц		50
Диапазон выходных напряжений, В		10-200
Точность установки напряжения, %		3
Максимальное значение выходного тока, Im, А		20	40
Шаг установки значения защиты выходного тока, А		1
Время срабатывания токовой защиты, мс		30
Скорость подъема выходного напряжения		Устанавливается и имеет 10 режимов
Диапазон измеряемых значений выходных напряжений промышленной частоты, В		10-100
Относительная основная погрешность измерения напряжения промышленной частоты, %,		Не более 3
Диапазон измеряемых значений выходных напряжений постоянного тока, В		10-100
Относительная основная погрешность измерения напряжения постоянного тока, %, не более		3
Входное сопротивление вольтметра, МОм		1±0,015
Диапазоны измеряемых значений токов промышленной частоты, мА		0.200-18.00 18.00-240.00	0.500-50.00 50.00-480.00
Относительная основная погрешность измерения тока промышленной частоты, %, не более		3
Диапазоны измеряемых значений постоянных токов, мА		0.200-18.00 18.00-100.00	0.500-50.00 50.00-200.00
Относительная основная погрешность измерения постоянного тока, %, не более		3
Диапазон коэффициента трансформации по напряжения		1-10000
Встроенный таймер времени испытания		От 1 с до 100 мин
Выходной разъем для подключения компьютера		485 порт
Габаритные размеры		Не более 420 х 450 х 800
Масса, кг		Не более 25	Не более 30
Рабочие условия эксплуатации
Параметр		Значение
Диапазон рабочих температур, °С		От +10 до +35
Относительная влажность воздуха при 25 °С, %		Не более 80
Атмосферное давление, кПа		84-106,7
