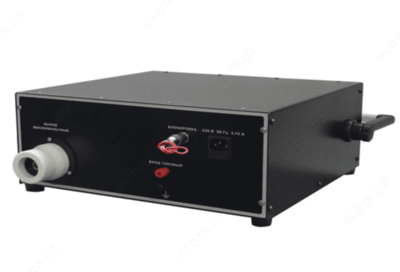

УПУ-10М — установка высоковольтная

Описание товара

Назнчаение установки высоковольтной УПУ-10М:

Аппарат высоковольтный испытательный УПУ-10М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Особенности установки высоковольтной УПУ-10М:
- Разработка и производство России;
- Встроенный интерфейс USB — по требованию;
- Влагопылезащитное исполнение блоков IP54;
- Стальной корпус;
- Точность измерения;
- Два токовых канала измерения — с заземленной и незаземленной нагрузками;
- Встроенное разрядное устройство;
- Встроенный диодный выпрямитель;
- Встроенный конденсатор;
- Промышленный графический экран с температурным диапазоном -30…+50 °C;
- Защита экрана — поликарбонат с защитным покрытием;
- Графическое отображение тока и напряжения;
- Установка тока отключения от 1 до 11 мА с шагом 1 мА;
- Установка тока ограничения от 1 мА до 11 мА с шагом 1 мА;
- Режим стабилизации тока;
- Автоматический и ручной режим работы, таймер;
- Необслуживаемый высоковольтный блок.

Технические характеристики установки высоковольтной УПУ-10М:

Параметр	Значение
Диапазон измерения напряжения переменного и постоянного тока, кВ	0,10…10,00
Диапазон измерения силы переменного и постоянного тока, мА	0,03…10,00
Пределы допускаемой относительной погрешности измерения напряжения, %	± 1,0/0,1
Пределы допускаемой относительной погрешности измерения силы тока, %	± 1,0/0,1 и ± 2,0/0,1
Максимальная потребляемая мощность, ВА	250
Средний срок службы, лет, не менее	7
Средняя наработка на отказ, не менее, ч	8000
Габаритные размеры, мм	360х165×370
Масса, кг	24±1

Комплект поставки УПУ-10М

№	Наименование	Количество
1	Аппарат высоковольтный испытательный УПУ-10М	1
2	Кабель высоковольтный	1
3	Кабель сетевой	1
4	Ответная часть разъёма блокировк	1
5	Провод заземления	1
6	Вставка плавкая 5 А (установлена в сетевом разъёме)	1
7	Паспорт	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
