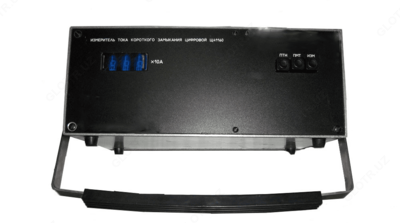

Щ41160 — измеритель тока короткого замыкания цифровой

Описание товара

Назначение измерителя тока короткого замыкания цифровой Щ41160:

Измеритель тока короткого замыкания цифровой Щ41160 предназначен для измерения тока однофазного короткого замыкания цепи фаза-нуль в сетях переменного тока 380/220В, частоты 50 Гц с глухозаземленной нейтральной точкой питающего трансформатора и углом сдвига фаз между напряжением и током 35 ±2,5°С.

В основу работы прибора положено измерение реального тока короткого замыкания с ограничением времени протекания тока короткого замыкания длительностью не более 10мс.

Технические характеристики измерителя тока короткого замыкания цифровой Щ41160:

Параметр	Значение
Диапазон измерения тока	10 - 1000 А
Предел допускаемого значения относительной основной погрешности определяется по формуле	b=±[10+1(J_k/J-1)] , где b - предел допускаемого значения относительной основной погрешности в процентах; J_k - конечное значение диапазона измерений; J - измеренное значение тока короткого замыкания.
Электропитание измерителя от сети переменного тока	220 ±22 B, частотой 50 ±0,5 Гц
Потребляемая мощность, не более	20 ВА
По условиям эксплуатации и транспортирования измеритель относится к группе	4 ГОСТ22261-82, но с расширенным диапазоном рабочих температур от -30 до +40°С
Габаритные размеры, мм	335х305х140
Масса измерителя, кг	не более 6,8
Масса одиночного комплекта ЗИП, кг	не более 4,5
Время установления рабочего режима, мин	5
Продолжительность непрерывной работы, ч	8
Время перерыва до повторного включения, мин	не менее 15

Комплект поставки Щ41160

№	Наименование	Количество
1.	Измеритель тока короткого замыкания цифровой Щ41160	1
2.	Провод соединительный (ФАЗА)	1
3.	Провод соединительный (НУЛЬ)	1
4.	Сумка	1
5.	Вставка плавкая ВПБ6-5	1
6.	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
