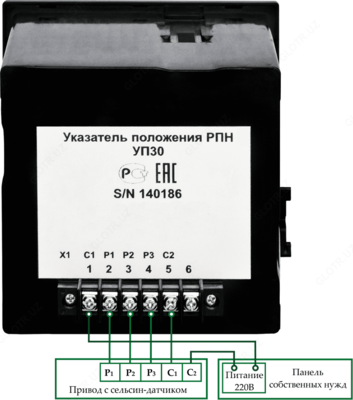

УП-30 — указатель положения привода

Описание товара

Описание указателя положения привода УП-30:

УП-30 - указатель положения привода РПН стрелочного типа, совместимый только с сельсин датчиком БД 1404.

Традиционный стрелочный указатель УП 30 выпускается в корпусе типоразмера В – 120х120х123 мм, который точно соответствует размеру указателя положения типа ЛКМ.

Питание прибора осуществляется от сети переменного тока с номинальным напряжением питания 110 В с частотой 50/ 60 Гц.

Совместимые приводы:
- ПДП-4, ПДП-4У;
- МА-1, МАК-1 и любые другие приводы, комплектуемые датчиками БД1404 и количеством ступеней не более 99.

Технические характеристики указателя положения привода УП-30:

Параметр	Значение
Подключаемые типы датчиков	Сельсин-датчик
Тип корпуса	В
Напряжение питания для указателей в корпусе А	~220 В ± 20%
Напряжение питания для указателей в корпусе В	90 – 370 В
Входное напряжение переменного тока	85 – 264 В
Входное напряжение постоянного тока	120 – 370 В
Потребляемая мощность, не более	5 Вт
Яркость свечения индикатора	10000 мкд
Максимальный ток на клеммах реле управления	120 мA
Максимальное допустимое напряжение на клеммах реле управления	400 В
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69	группа С4 УХЛ, категория размещения 4.1
Воздействие механических факторов внешней среды: ГОСТ 17516.1	М7
Степень защиты указателя: ГОСТ 14254	IP 20
Температурный диапазон	от -40 до +50 °С
Срок службы	15 лет

Комплект поставки УП-30

№ Наименование Количество

1 Указатель положения привода УП-30 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
