UP-500/КИВ — устройство присоединения для оперативного контроля параметров высоковольтных вводов

Описание товара

Назначение устройства присоединения для оперативного контроля параметров высоковольтных вводов UP-500/КИВ:

Комплект UP-500/КИВ предназначен для проведения контроля изоляции вводов трансформаторов под рабочим напряжением. Состоит из трех датчиков, стационарно закрепляемых на измерительных выводах вводов. Выходные сигналы с датчиков при помощи кабелей в металлорукаве передаются в коммутационную коробку, где, в нормальном состоянии, они замыкаются на землю.

Использование комплекта UP-500/КИВ позволяет проводить измерение параметров состояния изоляции под рабочим напряжением, исключая работу персонала в зоне высоких напряжений.

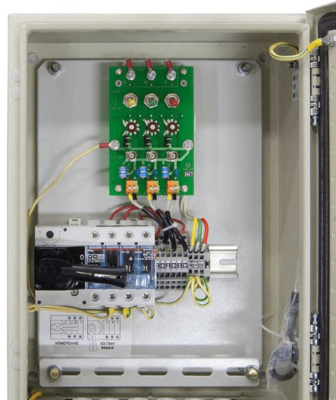

Измерительные приборы подключаются к коммутационной плате, располагаемой в защитном корпусе рядом с трансформатором. В момент проведения измерений токов проводимости вводов входные сигналы отключаются от земли и присоединяются к измерительному прибору. При измерении частичных разрядов отключать датчики от земли не нужно.

Технические характеристики устройства присоединения для оперативного контроля параметров высоковольтных вводов UP-500/КИВ:

Параметр	Значения
Количество контролируемых высоковольтных вводов	3
Рабочее напряжение контролируемых вводов, кВ	110 ÷ 750
Диапазон измеряемых токов проводимости вводов, А	0,005 ÷ 0,200
Диапазон рабочих температур устройства присоединения, °С	-60 ÷ +80
Габариты монтажного шкафа, мм	300х430х150

Комплект поставки UP-500/КИВ

№	Наименование	Количество
1	Датчик для регистрации токов проводимости изоляции и частичных разрядов DB-2/КИВ	3
2	Плата в корпусе	1
3	Кабель RG- 213 C/U, длина 45 м.	1
