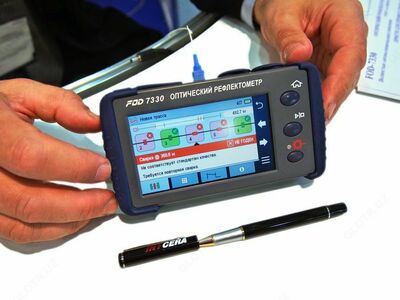

FOD-7330 — рефлектометр оптический

Описание товара

Описание рефлектометра оптического FOD-7330:

Рефлектометр оптический FOD-7330 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений и неоднородностей на коротких и средних волоконнооптических линиях.

Особенности рефлектометра оптического FOD-7330:
- Полностью автоматизированное измерение одним нажатием;
- Оптимальный для каждого измерения набор длин импульсов;
- Карта событий и трасс;
- Встроенные OPM, VFL и OLS;
- Wi-Fi, Bluetooth, USB;
- Режим "Микроскоп" для контроля качества разъемов;
- Динамический диапазон 32 Дб;
- Рабочие длины волн 1310/1550 нм;
- Время хранения без подзарядки - 6 месяцев;
- Мертвая зона по затуханию 3,6 м;
- Мертвая зона по событиям 0,8 м;
- Время измерения в автоматическом режиме 30 сек.
Назначение рефлектометра оптического FOD-7330:
- Тестирование темного волокна на длинах волн 1310 и 1550 нм;
- Измерение отражений от разъемов, в том числе и от разъемов рефлектометра, благодаря встроенной катушке;
- Измерение линии с помощью рефлектометра или с помощью тестера.

Технические характеристики рефлектометра оптического FOD-7330:

Параметр	Значение
Оптический рефлектометр
Рабочие длины волн, нм	1310/1550
Динамический диапазон (SNR=1), дБ	32/30
Диапазон измерения расстояний	от 250 м до 240 км
Количество точек данных	до 30000
Количество рефлектограмм в памяти	до 1000
Длительность зондирующих импульсов	3,5,10,20,30,100,200,300,500 нс; 1,2,3,10 мкс
Разрешающая способность	0,05 м при трассе не более 1,5 км
Мертвая зона по событиям, не более	0.8 м
Мертвая зона по затуханиям, не более	3.6 м
Сменные адаптеры	FC, ST, SC, LC, универсальные 1,25 и 2,5 мм
Визуализатор повреждений VFL
Длина волны	635±20
Выходная мощность излучения, дБм	-1 ±0,5 в SM волокне 9/125 мкм
Тип излучателя	лазерный диод
Режимы работы	CW; 2±0,1 Hz
Сменные адаптеры	универсальные 1,25 и 2,5 мм
Измеритель средней мощности
Длина волны калибровки, нм	1310/1490/1550/1625/1650
Диапазон измерения оптической мощности, дБм	от -50 до +23
Диапазон измерения оптической мощности, дБм	от -50 до +23
Разъем	OPM универсальные 1,25 и 2,5 мм; FC, ST, SC, LC
Разрешение, дБ	0,01
Погрешность, дБ	±0,25 - ±0,5
Диапазон работы ID режима	от -35 дБ до +3 дБ
Размерность	дБм, Вт
Источник оптического излучения
Выходная мощность непрерывного излучения, дБм	-3
Внутренняя модуляция	1кГц, 2 кГц, CW
Длина волны излучения, нм	1310/1550
Стабильность	±0,15 дБ/15 мин
Общие характеристики
Питание	Встроенная LiPol батарея или блок питания 100-240В/50-60Гц
Время непрерывной работы от встроенных батарей, ч	10
Память	встроенная SD-карта на 1000 трасс
Интерфейс	USB
Условия эксплуатации, °C	от -10 до +40°C
Габаритные размеры, мм	86х160х43
Вес, г	не более 400

Комплект поставки FOD-7330

№	Наименование	Количество
1	Рефлектометр оптический FOD-7330	1
2	Адаптер (установлен на приборе)	1
3	Зарядное устройство	1
4	Чехол	1
5	Руководство по эксплуатации	1
