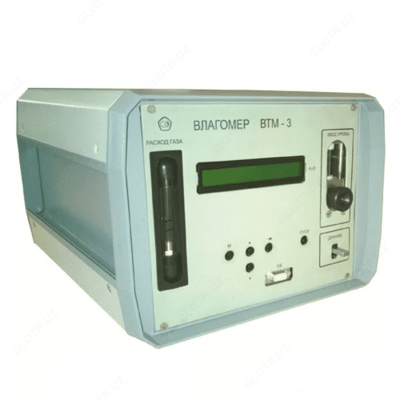

ВТМ-3 — влагомер трансформаторного масла

Описание товара

Назначение влагомера трансформаторного масла ВТМ-3:

Влагомер ВТМ-3 (модернизированный ВТМ-МК) предназначен для измерений массовой доли влаги в трансформаторных, авиационных и других маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме.

Принцип действия влагомера ВТМ-3 основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.

Обеспечение работы влагомера ВТМ-3 осуществляется от генератора сухого воздуха, встроенного в корпус влагомера, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн^-1.

Влагомер ВТМ-3 применяется для контроля качества трансформаторного, авиационного и других масел с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

Особенности влагомера трансформаторного масла ВТМ-3:
- во влагомере будет использоваться аттестованная по ГОСТх8,563-09 методика измерений массовой доли влаги в трансформаторном масле МИ 5К0.283.002-2012;
- эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
- высокая точность и воспроизводимость измерений;
- независимость результатов измерений от изменения состава масла и его срока службы;
- превосходит существующие средства измерений по нижнему пределу измерения;
- наличие обзорного диапазона массовой доли влаги от 0 до100 млн^-1;
- возможность поверки и калибровки без применения эталонных проб масла;
- наличие интерфейса RS-232 для связи с персональным компьютером и АСУ ТП;
- наличие функции архива с энергонезависимой памятью (120 записей);
- секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.

Технические характеристики влагомера трансформаторного масла ВТМ-3:

Параметр	Значения
Диапазон измерений массовой доли влаги	0...50 млн^-1 (г/т)
Диапазон показаний	0...100 млн^-1
Абсолютная погрешность, не более	±2,5 млн^-1
Расход газа-носителя через влагомер	(100±10) см³/мин
Объем пробы масла	2 см³
Температура окружающего воздуха и анализируемого масла	от +10 до +35 °С
Напряжение питания и частота от сети переменного тока	187…242 В, 49…51 Гц
Потребляемая мощность, не более	30 Вт
Средняя наработка на отказ, не менее	20000 ч
Средний срок службы, не менее	8 лет

Комплект поставки ВТМ-3

№	Наименование	Количество
1	Влагомер трансформаторного масла ВТМ-3	1
2	Руководство по эксплуатации	1
3	Методика поверки	1
4	Устройство для измерения расхода газа типа УИРГ. Аттестат методики выполнения измерений расхода газа	1
5	Сертификат калибровки шприца	1
6	Комплект электрических и газовых схем на CD-диске	1
	Комплект запасных частей 5К4.070.221
7	Элемент чувствительный	1
8	Фильтр материал ФПП-Д ТУ95-404-76, Ø7, h 16 мм	20
9	Прокладка 5К8.684.849	40
10	Прокладка 5К8.683.289-01	8
11	Вставка плавкая ВП1-1 2А АГО.481.303 ТУ	2
12	Кислота ортофосфорная «ХЧ» ГОСТ 6552-80, 20 % раствор в дистиллированной воде, в колбах 5К7.350.000	2
	Комплект монтажных частей 5К4.075.139
13	Трубка	1
14	Ниппель прижимной	1
15	Гайка накидная	1
16	Кабель «Сеть»	1
17	Вилка DB9М	1
18	Трубка ПВХ 4 × 1,5 ТУ 6-01-1196-79, длина 0,15 м	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
