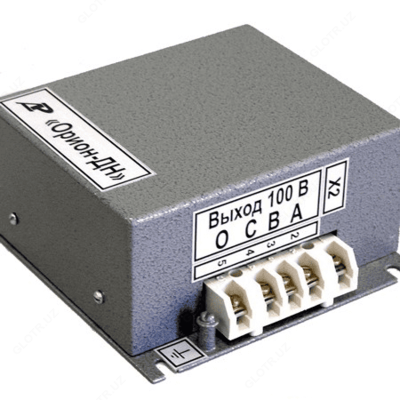

Орион-ДН — делитель напряжения

Описание товара

Назначение делителя напряжения Орион-ДН:

Делитель напряжения Орион-ДН предназначен для обеспечения согласования уровней напряжения, поступающего с трансформатора собственных нужд (ТСН) подстанции, с входным диапазоном напряжений микропроцессорного устройства защиты Сириус-2-В.

Делитель напряжения Орион-ДН может применяться для реализации автоматического восстановления нормального режима работы после АВР при появлении напряжения вновь до места установки вводного выключателя.

Входные и выходные цепи могут быть собраны как в "звезду", так и в "треугольник". Все клеммы Делителя напряжения изолированы от корпуса.

Функционирование делителя напряжения Орион-ДН:

Делитель напряжения представляет собой резистивный делитель напряжения.

Входные напряжения на него могут подаваться от ТСН с номинальным фазным напряжением 220 В (линейное 380 В) или 127 В (линейное 220 В). На выходе формируются линейные напряжения 100 В, необходимые для правильного функционирования терминалов серии "Сириус-2". Максимальный потребляемый ток по каждой фазе по любому входу не превышает 30 мА.

Технические характеристики делителя напряжения Орион-ДН:

Параметр	Значения
Номинальные входные напряжения (фазные)	220 В (127 В)
Номинальный входной ток каждой фазы	30 мА
Номинальные выходные напряжения (линейные)	100 В
Рабочий диапазон температур	от -40 до +55 ^оС

Комплект поставки Орион-ДН

№ Наименование Количество

1. Делитель напряжения Орион-ДН 1

2. Руководство по эксплуатации, паспорт 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
