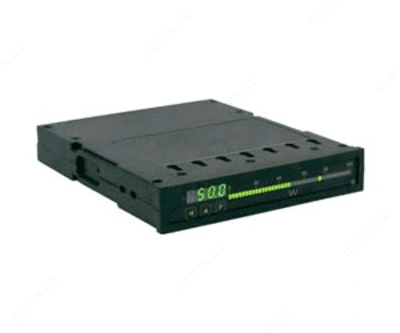

Д390Ц-1 — цифровой трехфазный измеритель мощности (ваттметр)

Описание товара

Назначение цифрового трехфазного измерителя мощности (ваттметр) Д390Ц-1:

Измеритель мощности (ваттметр) Д390Ц-1 предназначен для измерения активной мощности в однофазных сетях переменного тока частотой 45-65Гц.

Особенности цифрового трехфазного измерителя мощности (ваттметр) Д390Ц-1:

Измерители мощности Ц390Ц имеют два вида индикации (исполнения шкалы):

цифровую — четырехсимвольная индикация с высотой знаков 14 мм;
комбинированную (цифро-аналоговую) — четырехсимвольная индикация с высотой знаков 8 мм и 39-ти сегментная цифровая линейка для улучшения визуализации при измерении и регулировании.

Измерители мощности Д390Ц могут быть оснащены коммутирующим устройством на основе двух оптоэлектронных реле, коммутирующих с пределом допускаемой основной приведённой погрешности по срабатыванию реле ±0,5 %.

Измерители мощности Д390Ц могут быть оснащены унифицированным аналоговым выходом из ряда 0-5 мА, 5-0-5 мА, 4-20 мА с пределом допускаемой основной погрешности преобразования «вход-выход» ±1,0 %.

Измерители мощности Д390Ц могут быть оснащены последовательным интерфейсом RS-485. Приборы предназначены для работы, как в ручном (автономном) режиме, так и под управлением компьютерной программы через последовательный интерфейс RS485, протокол обмена MODBUS-RTU.

В приборе предусмотрена возможность регистрации измеряемых параметров, с применением адаптера - регистрации АД4.

Информация для заказа:

1.	Вид индикатора¹	Цифровой	Комбинированный
1.	Код для заказа	00	01
2.	Цвет индикации встроенного дисплея	Красный	Зеленый	Желтый
2.	Код для заказа	0	1	2
3.	Обозначение единицы измеряемой величины	W	kW	MW	Вт	кВт	МВт	ГВт
3.	Код для заказа	041	042	043	141	142	143	144
4.	Шкала	0...N	N...0...N
4.	Код для заказа	0	1
5.	Номинальное значение напряжения, В¹	100	127	220	380
5.	Код для заказа	100	127	220	380
6.	Номинальное значение тока, А²	1	5
6.	Код для заказа	1	5
7.	Выходы	нет	RS485	аналоговый выход 0...5мА	аналоговый выход 4...20мА	аналоговый выход -5...0...+5мА	аналоговый выход 0...20мА
7.	Код для заказа	0	1	2	3	4	5
8.	Коммутирующие устройство (два реле)	Нет	оптоэлектронное реле: (60, ~120В =220В)	оптоэлектронное реле: (0,7 А ±400В)
8.	Код для заказа	0	1	2
9.	Вид исполнения	общепромышленное	экспортное	тропическое
9.	Код для заказа	0	1	2
10.	Вид приемки	приемка ОТК	поверка ЦСМ
10.	Код для заказа	0	1

¹ при подключении ваттметра через ИТТ следует вместо кода номинальных значений напряжения и тока, указывать коэффициент трансформации по напряжению и (или) току
² при подключении ваттметра через ИТТ следует вместо кода номинальных значений напряжения и тока, указывать коэффициент трансформации по напряжению и (или) току.

Исполнение прибора формируется из последовательного набора кодов заказа.

Пример:

Вид индикатора	Комбинированный	01
Цвет индикации встроенного дисплея	Красный	0
Обозначение единицы измеряемой величины	Вт	141
Шкала	0...N	0
Номинальное значение линейного напряжения, В	100	100
Номинальное значение тока, А	1	1
Выходы	Нет	0
Коммутирующие устройство (два реле)	нет	0
Вид исполнения	общепромышленное	0
Вид приемки	приемка ОТК	0

Код заказа: Д390Ц-1 - 01 0 141 0 100 1 0 0 0 0

Технические характеристики цифрового трехфазного измерителя мощности (ваттметр) Д390Ц-1:

Основные параметры
Измеряемый параметр	Активная мощность
Номинальный ток, А	1;5 - для непосредственного включения и включения через измерительные трасформаторы тока
Номинальное напряжение, В	127; 220; 380 - для непосредственного включения; 100 - для включения через измерительные трансформаторы напряжения
Номинальный коэффициент мощности	cos φ = 1
Предел допускаемой основной приведенной погрешности, %	±0,5 от суммы конечных значений диапазона измерений
Нормальная область частот, Гц	45 - 65
Тип индикации	4-х значный (Возможные цвета: красный, зеленый, желтый)
Напряжение питания, В	100 - 250 (с частотой (50-400) Гц)
Мощность потребления,ВА	Не более 7
Диапазон рабочих температур, С	от -20 до +40
Габаритные размеры, мм	160x30x200
Масса, не более, кг	0,7
Дополнительные параметры
Интерфейс связи	RS-485 (протокол ModBus)
Аналоговый выход	-5...+5 мА; 4...20 мА; 0...5 мА
Линейная шкала	светодиодная шкала 39 элементов (Возможные цвета: красный, зеленый, желтый)
Уставки, шт	2
Заменяемые приборы	Д390
