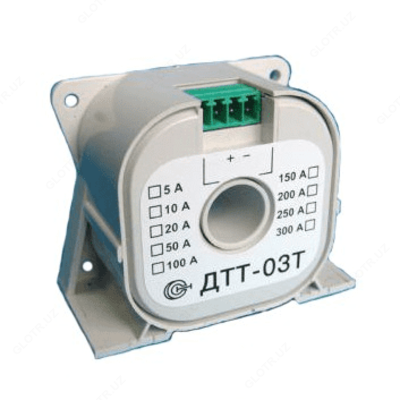

ДТТ-03Т — датчик измерения переменного тока
-
Описание датчика измерения переменного тока ДТТ-03Т:
Датчик ДТТ-03Т состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях.
Датчики выпускаются на несколько диапазонов измеряемых токов: 5 А, 10 А, 20 А, 50 А, 100 А, 150 А, 200 А, 300 А.
Может крепиться на DIN-рейку при помощи промежуточной планки.
Особенности датчика измерения переменного тока ДТТ-03Т:
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- работа с однополярным питанием;
- стандартный токовый выход;
- возможность крепления на DIN-рейку.
-
Технические характеристики датчика измерения переменного тока ДТТ-03Т:
Параметр Значение ДТТ-03Т (5А) ДТТ-03Т (10А) ДТТ-03Т (20А) ДТТ-03Т (50А) ДТТ-03Т (100А) ДТТ-03Т (150А) ДТТ-03Т (200А) ДТТ-03Т (300А) Диапазон измеряемых токов, А 0...5 0...10 0...20 0...50 0...100 0...150 0...200 0...300 АЧХ в пределах 2%, Гц не хуже 50-400 Выходной ток при нулевом входном токе, мА 3,98-4,15 Выходной ток при номинальном входном токе, мА 20 Допустимая перегрузка по измеряемому току, разы 1,5 Диапазон рабочих температур,°С * - 10 … 80 (- 40 … 80) Основная погрешность измерения для частоты 50 Гц не более,% 0,5 Нелинейность выходной характеристики, не более, % 0,2 Полоса пропускания, Гц 30-20000 Номинальный выходной сигнал, В (мА) ** (4/20) Источник питания, В +15 … +30 Ток потребления, мА 7/24 Диаметр отверстия под токовую шину, мм *** 14 Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 5000 Сопротивлдение изоляции в рабочих условиях не менее, МОм 20 Габаритные размеры, мм 70х55х34 Масса, г не более 200 По требованию заказчика возможно:
* - изготовление датчика с расширенным диапазоном рабочих температур;
** - изготовление датчика с другим номиналом выходного сигнала (за дополнительную плату). Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе);
*** - изготовление датчика с увеличенным отверстием под токовую шину. -
Комплект поставки ДТТ-03Т
№ Наименование Количество 1 Преобразователь ДТТ-03Т в выбранном исполнении 1 2 Руководство по эксплуатации 1 3 Паспорт 1 4 Упаковочная тара 1
