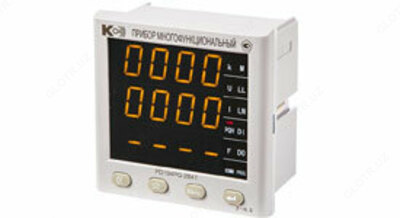

PD194PQ-2V4T-1 — многофункциональный цифровой электроизмерительный прибор (одностраничная модификация)

Описание товара

Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-1:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-2V4T-1 предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-1:
- Одностраничная модификация;
- Модификация А повышенной точности (с основной погрешностью измерения токов и напряжений не более 0,2% и коэффициента мощности не более 0,5%) имеет фиксированную схему подключения, трех- или четырехпроводную, которая выбирается при заказе и не может быть изменена;
- На индикаторе отображаются три измеренных величины по выбору заказчика (отображаемые величины указываются при заказе);
- Порт RS-485, работающий по протоколу Modbus RTU, скорость передачи до 38400 бит/с;
- Порт Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
- Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
- Четыре дискретных входа;
- Три релейных выхода;
- Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
- Меню также позволяет сменить пароль доступа, ыбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), установить интервал автопрокрутки показаний, выбрать стартовую страницу при включении, настроить аналоговые выходы и цифровой интерфейс, задать режим и параметры работы релейных выходов, выполнить другие настройки;
- Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу;
- Релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по цифровому интерфейсу;
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Технические характеристики многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-1:

Параметр		Значение
Измерительные входы
Номинальное значение ⁽¹⁾ силы тока, Iн, А		0,5; 1,0; 2; 5,0
Номинальное значение ⁽¹⁾ линейного U_НЛ (фазного U_НФ) напряжения, В		100 (57,7); 220 (127); 380 (220); (380) ⁽²⁾
Частота тока и напряжения, Гц		от 45 до 55⁽³⁾
Допустимая кратковременная перегрузка на измерительных входах напряжения		Uн в течение 60 с
Сопротивление входа напряжения, МОм, не менее		1
Сопротивление входа тока, мОм, не более		20
Схема подключения		3-фазная 3-проводная или 3-фазная 4-проводная⁽⁴⁾
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		5
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		3-строчный светодиодный
Диапазон отображаемых значений:
- токов (А) и напряжений (В),		0…9999
- мощностей (Вт, кВт, МВт) ⁽³⁾		-9999…0…9999
Период обновления результатов измерения, с, не более		1
Цифровые порты
Порт RS-485		Порт (протокол Modbus RTU), скорость от 2400 до 19200 бит/с ⁽⁵⁾
Порт Ethernet		1 порт, 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с		0,2; 0,5 ⁽⁶⁾
Релейные выходы
Количество		3
Нагрузка		активная, перем. 250 В, 5 А или пост. 30 В, 5 A
Дискретные входы
Количество		4
Тип		«сухой контакт»
Ток в замкнутом состоянии, мА, не более		4
Напряжение в разомкнутом состоянии, В, не более		15
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ:		2
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		120x120
Габаритная длина, мм		90
Вырез в щите, мм		111x111
Масса прибора, кг, не более		0,52
Масса прибора в упаковке, кг, не более		0,7

Примечания:

⁽¹⁾ Выбирается при заказе.

⁽²⁾ Исполнение с номинальным фазным напряжением 380 В не имеет 3-проводной схемы подключения.

⁽³⁾ По заказу может быть поставлен прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.

⁽⁴⁾Для модификации А схема подключения фиксирована.

⁽⁵⁾ По заказу может быть устанолен порт со скоростью передачи до 38400 бит/с.

⁽⁶⁾ Опции меню. По специальному заказу может быть выпущен прибор с опциями 0,1; 0,2 и 0,5 секунды.

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
