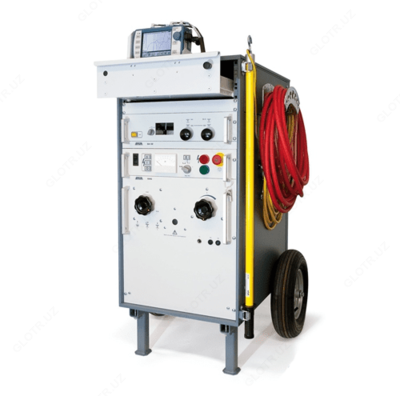

Syscompact-2000 portable — мобильный комплекс для поиска мест повреждений кабелей

Описание товара

Назначение мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

Syscompact-2000 portable – мобильная компактная система, специально предназначенная для поиска и локализации повреждений кабелей низкого и среднего напряжения – испытательное напряжение до 32 кВ. Она может быть использована для предварительного определения неисправностей кабельных систем длиной до 65 км. Генератор импульсов может быть использован в режиме автоматической периодически повторяющейся нагрузки для обеспечения точной акустической локализации неисправности. Комбинация рефлектометра IRG и генератора импульсов SSG 1100, SSG 1500 или SSG 2100 обеспечивает поиск как низкоомных и высокоомных, так и периодически возникающих, неустойчивых повреждений.

Система Syscompact-2000 portable монтируется в 19" дюймовую стойку , легко транспортируется, являясь, таким образом, оптимальным решением для использования в полевых условиях. Все соединения, необходимые для выполнения измерений, встроены в систему.

Особенности установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:
- Быстрое и надёжное обнаружение неисправностей;
- Компактный дизайн, позволяющий устанавливать систему в транспортные средства небольшого размера;
- Бесступенчатая регулировка испытательного напряжения в диапазоне от 0 до 32 кВ;
- Максимальная энергия импульсов 2100 Дж;
- Память на 100 эхограмм;
- Простая передача данных в ПК.
Методы поиска повреждений кабелей мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:
- Метод анализа отраженных импульсов (рефлектометрия) – TDR;
- Метод вторичного импульса – SIM;
- Многоимпульсный метод (расширение метода вторичного импульса) – SIM – MIM;
- Дифференциальный метод вторичного импульса;
- Импульсный токовый метод – ICM;
- Метод анализа затухания сигнала.

Технические характеристики мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

Параметр	Значение
Рефлектометр IRG 2000
Выходное напряжение импульсов	10 - 60 В
Длительность зондирующего импульса	40 нс - 10 мкс
Электрическая прочность к входному напряжению	400 В АС (50 - 60 Гц)
Выходное сопротивление	10 - 250 Ом
Диапазон измерений (при v/2=80 м/мкс)	0 - 65 км
Дискретность считывания	200 МГц (5 нс)
Разрешение	0,4 м
Скорость распространения	50 - 150 м/мсек (=v_f 0,333 - 0,999)
Чувствительность входного делителя	- 0 дБ ... + 60 дБ
Объем памяти рефлектограмм	100
Дисплей	TFT 320 x 240 (121 мм x 92 мм)
Генератор высоковольтных импульсов SSG
Выходное напряжение	0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
Энергия импульса	500 Дж, 1100 Дж, 1500 Дж, 2100 Дж
Частота следования импульсов	Одиночный, 10, 20 или 30 импульс/мин
Выходное испытательное напряжение	DC: 0 - 32 кВ
Максимальный ток утечки	DC: 850 мА
Система
Напряжение питания	110 – 240 В (50/60 Гц)
Рабочая температура	-20 ... +50 °C
Температура хранения	-40 ... +60 °C
Габариты	около 514х970х700
Вес	195 - 295 кг

Комплект поставки Syscompact-2000 portable

№	Наименование	Количество
1	Рефлектометр IRG 2000	1
2	Генератор высоковольтных импульсов SSG 1500, 32 kV 1500Дж	1
3	Кабель соединительный с зажимами для IRG 2000	1
4	Кабель RS 232 для IRG 2000	1
5	Блок питания для IRG 2000	1
6	Программное обеспечение IRG 2000 на компакт-диске	1
7	Штанга разряда и заземления EES 40	1
8	Кабель заземления, 6 мм², 10 м	1
9	Шнур сетевого питания	1
10	Руководство по эксплуатации	1

Показать все
