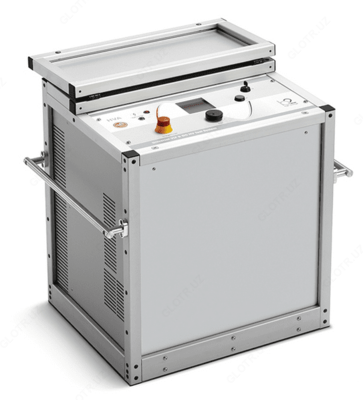

HVA120 — высоковольтная испытательная установка

Описание товара

Назначение высоковольтной испытательной установки HVA120
- Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
- Формирование и измерение высокого напряжения постоянного тока
Принцип действия высоковольтной испытательной установки HVA120

Принцип действия высоковольтной испытательной установки HVA120 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA120 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA120 может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA120
- Испытание прочности и разрушающий пробой изоляции кабелей
- Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях
Преимущества высоковольтной испытательной установки HVA120
- Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
- В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
- Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления
- Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
- Установка относится к ремонтируемым и восстанавливаемым изделиям
Особенности высоковольтной испытательной установки HVA120
- Выходное напряжение
  - Переменное, Синус: -120 кВ пиковое, симметричное, 85кВ действ.
  - Прямоугольник: 0-120 кВ
  - Постоянное: ± 0-120 kВ
- Разрешение: 0,1кВ на всем диапазоне
- Погрешность: +/- 1% от диапазона
- Выходной ток: 0-60мA
- Разрешение: 1мкA
- Погрешность: +/- 1% от диапазона
- Частота выходного сигнала: 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
- Диапазон сопротивления: 0.1 MΩ...5 ГΩ
- Максимальная выходная нагрузка (при макс. напряжении): 0.5 мкФ @ 0.1 Гц @ 85kВ действ (прим 2км кабель), 5.0 мкФ @ 0.01 Гц @ 85kВ действ (примерно 20км кабель)
- Цифровой ЖК дисплей для прямой индикации : напряжение и ток (действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
- Индикатор наличия внешнего напряжения
- Блок разрядки цепи после тестирования
- RS232, USB – опционно,
- ПО „HVA Control Center“
- Память: 50 ячеек памяти, энергонезависимая
- Вес 181 кг

Технические харакетристики высоковольтной испытательной установки HVA120

Параметр	Значение
Диапазон установки/измерений амплитудного значения напряжения переменного тока	0 – 120 кВ
Диапазон установки/измерений среднеквадратического значения напряжения переменного тока	0 – 85 кВ
Диапазон установки/измерений напряжения постоянного тока	0 – 120 кВ
Диапазон установки/измерений амплитуды импульсов прямоугольной формы	0 – 120 кВ
Частота выходного напряжения	От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
Пределы допускаемой основной приведенной погрешности измерения напряжения*	± 1 %
Выходной ток	0 - 60 мA
Пределы допускаемой основной приведенной погрешности измерения силы тока*	± 1 %
Входное напряжение питания	210-240 В
Диапазон сопротивлений	0.1 MΩ ... 5 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении)	0.75 мкФ @ 0.1 Гц @ 66 кВ действ
	1.0 мкФ @ 0.1 Гц @ 64 кВ действ
	1.2 мкФ @ 0.01 Гц @ 57 кВ действ
	10.0мкФ@0.01 Гц@23 кВ действ
	10.0мкФ @ максимально возможная при уменьшенной частоте и напряжении
Измерительный блок	Цифровой ЖК дисплей для прямой индикации:
	Напряжение и ток (действующие значения и / или пиковые)
	Емкость
	Сопротивление
	Время
	Напряжение пробоя
	Графическое отображение выходного напряжения в реальном времени
Цикл тестирующий	Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Номинальная частота напряжения сети питания	50/60 Гц
Память	50 ячеек памяти, энергонезависимая
Температура окружающего воздуха	от – 5 до + 45 °С
Относительная влажность воздуха	до 85 %
Компьютерный интерфейс	RS-232 кабель (ПО прилагается), USB флеш карта
Габаритные размеры (длина×ширина×высота)	790×445×740
Масса	181 кг

Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

Комплект поставки HVA120

Наименование	Количество
Высоковольтная испытательная установка HVA120	1
Кабель высоковольтный	1
Кабель заземления	1
Кабель питания	1
Методика поверки	1
Руководство по эксплуатации	1
Сумка	1
