Locator Set — система для точной локации мест повреждений и проведения трассировки высоковольтных кабелей Wmax=50 Вт

Описание товара

Назначение системы Locator Set:

Система локации Locator Set используется, главным образом, для точного определения мест повреждения и расположения подземных кабелей и трассировки кабельных линий. С широким спектром различных дополнительных принадлежностей Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей. Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (SSG, системами серии Syscompact или другими генераторами высоковольтных импульсов) для поиска места повреждения в кабельной линии.

При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя.

На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует в метрах, и по уровню магнитного сигнала, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна. Данный метод позволяет исключить необходимость абсолютно точно знать трассу кабельной линии, а также позволяет надежно обнаружить место повреждения в максимально короткие сроки.

В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий.

В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании двух заглубляемых в грунт зондов.

Решаемые задачи:
- Точная локация неисправностей кабелей, используя акустический метод
- Точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью мощного радиочастотного генератора TG 20 / 50 или TG 600
- Трассировка кабельной линии
- Точная локация неисправностей кабелей, используя измерение разности времени прихода электромагнитного и акустического сигнала от места пробоя
- Определять повреждения кабеля, находящегося в кабельных каналах, и даже под армированным бетоном
- Определение глубины залегания кабелей
- Идентификация кабелей в пучке с помощью избирательных катушек AS
- Детектирование кабелей, находящихся под напряжением
- Локация кабелей и мест их соединений
- Локализация дефектов в оболочке кабеля.

Параметр	Значения
Универсальный локатор UL30
Частота фильтра для устанавливаемого на поверхности грунта микрофона	200, 300, 500, 800, 1000 Гц
Частота сигнала, принимаемого поисковой катушкой	815 Гц; 2 кГц; 10 кГц
Фильтр	цифровой
Коэффициент усиления	0 … 38 дБ
Чувствительность микрофона	< 1 мкВ
Усиление микрофона	> 120 дБ
Диапазон задержки распространения акустического сигнала	0 … 96 мс
Интервал рабочих температур	от -20 до +55 °С
Электропитание	4 х 1,5-В элементов (IEC LR 6)
Время питания от батарей (при нормальных условиях эксплуатации) приблизительно	40 ч
Масса UL30	550 г
Масса BM30	около 2,5 кг
Генератор звуковой частоты TG 20/50
Выходная мощность	0 … 50 ВА при сетевом питании 0 … 20 ВА при работе от аккумуляторных батарей
Выходной ток	максимум 8 А
Частоты	2 частоты, выбираются переключением 2 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 1,5 % при выходной мощности 4 ВА 10 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 3 % при выходной мощности 4 ВА
Выходной импеданс	7-степенчатый переключатель с установкой 1/3/10/30/100/300/1000 Ом, автоматическая или ручная подстройка
Зарядный блок (встроенный)	защита от перезарядки – когда используется сетевое питание, подзарядка осуществляется во всех рабочих режимах
Защита при разрядке батарей	Прибор выключается до того, как ба- тарея полностью разрядится
Время работы от аккумуляторной батареи	при вых. мощности 20 ВА: приблизительно 2,5 ч питание от сети напряжением 220…240 В 10%; 50/60 Гц
Электропитание	От внешнего источника питания напряжением 12 … 24 В постоянного тока (защита батареи от неправильного подключения)
Интервал рабочих температур	от -20 до + 50 °С
Габаритные размеры	290 х 130 х 240 мм
Масса	9,5 кг

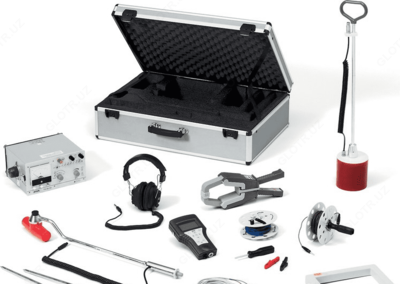

Комплект поставки Locator Set

Наименование	Количество
Кейс транспортировочный	1
Локатор универсальный UL 30	1
Батарея 1,5 В, IEC LR 6	4
Ремень для переноски UL 30	1
Катушка поисковая SP 30	1
Телефон головной KH	1
Шнур сетевого питания TG 20/50	1
Провод вспомогательный длиной 25 м на катушке портативной	1
Кабель соединительный, 2 м, красный цвет	1
Кабель соединительный, 2 м, черный цвет	1
Штыри заземления	1
Руководство по эксплуатации	1
TG 20/50 - генератор звуковой частоты Wmax=50ВА	1
