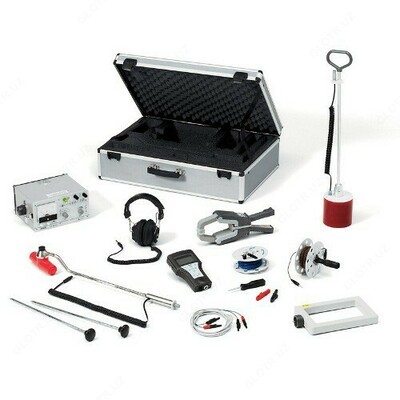

TG 20/50 — генератор звуковой частоты Wmax=50ВА

Описание товара

Назначение генератора TG 20/50:

Генератор TG 20/50 является портативным, работающим от сети или от встроенной аккумуляторной батареи, генератором сигналов звуковой частоты со встроенным зарядным блоком. Совместно с приемником сигналов звуковой частоты UL 30 и детекторной катушкой SP 30 генератор TG 20/50 используется для трассировки маршрута и оценки глубины залегания кабелей и поиска мест повреждения индукционным методом.

Особенности генератора TG 20/50:
- Автоматическое или ручное согласование импеданса
- В комплект поставки включены зарядный блок и аккумуляторная батарея, предусмотрена работа от батареи или от сети
- Возможность выбора работы в непрерывном или в импульсном режиме
- Возможность выбора одной из двух выходных частот
- Прибор с подсветкой с показом выходного тока Iout или входного тока Iin
- Клеммы защищены от возможности прикосновения
- Брызгозащитный корпус
- Высокая выходная мощность, поэтому возможно применение метода крутильной волны.

Технические характеристики генератора TG 20/50:

Параметр	Значения
Выходная мощность	0 … 50 ВА при сетевом питании 0 … 20 ВА при работе от аккумуляторных батарей
Выходной ток	максимум 8 А
Частоты	2 частоты, выбираются переключением 2 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 1,5 % при выходной мощности 4 ВА 10 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 3 % при выходной мощности 4 ВА
Выходной импеданс	7-степенчатый переключатель с установкой 1/3/10/30/100/300/1000 Ом, автоматическая или ручная подстройка
Зарядный блок (встроенный)	защита от перезарядки – когда используется сетевое питание, подзарядка осуществляется во всех рабочих режимах
Защита при разрядке батарей	Прибор выключается до того, как ба- тарея полностью разрядится
Время работы от аккумуляторной батареи	при вых. мощности 20 ВА: приблизительно 2,5 ч питание от сети напряжением 220…240 В 10%; 50/60 Гц
Электропитание	От внешнего источника питания напряжением 12 … 24 В постоянного тока (защита батареи от неправильного подключения)
Интервал рабочих температур	от -20 до + 50 °С
Габаритные размеры	290 х 130 х 240 мм
Масса	9,5 кг

Комплект поставки TG 20/50

№	Наименование	Количество
1.	Генератор звуковых импульсов TG20/50	1
2.	Розеточная часть соединителя для рамочной антенны на боковой панели	1
3.	Шнур сетевого питания	1
4.	Кабель соединительный, 2 м, красный цвет	1
5.	Кабель соединительный, 2 м, черный цвет	1
6.	Руководство по эксплуатации	1

Дополнительная комплектация TG 20/50:

(Поставляется по отдельному заказу)

№	Наименование
1.	Клещи индукционные AZ 10/D 70
2.	Клещи индукционные AZ 10/D 80
3.	Рамочная антенна RA10
4.	Соединительный кабель для подключения к аккумуляторной батарее, 5 м

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
