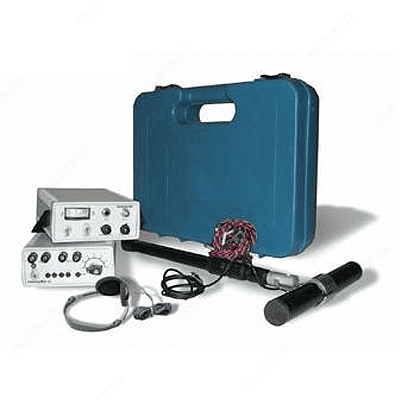

ИКкт-50 — трассоискатель

Описание товара

Назначение трассоискателя ИКкт-50:

Трассоискатель относится к классу индикаторных приборов и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.

Трассоискатель ИКкт-50 имеет два режима работы :
1. Бесконтактный – предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
2. Контактный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).

Технические характеристики трассоискателя ИКкт-50:

Параметр	Значения
Общие характеристики комплекта
Дальность поиска	до 3-х км
Точность поиска подземных коммуникаций	5% от глубины залегания коммуникаций
Габариты упакованного в дипломат изделия, мм	200х350х460
Вес упакованного в дипломат изделия, не более	6,5 кг
Генератор
Напряжение питания генератора от батареи элементов типа 373 (8 шт.) либо от внешнего источника питания постоянного тока	от 9 до 15 В
Средний ток потребления генератора при напряжении питания (12 ± 0.2) В, не более, мА	400
Габаритные размеры, мм, не более	240х215х50
Масса (без элементов питания), кг, не более	1.2
Выходной сигнал генератора имеетследующие параметры: - длительность импульсов, мс - период следования, мс - частота заполнения, Гц	от 40 до 80 от 800 до 1200 2000 ± 5
Выходная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0.2) В не менее, Вт	35
Приёмник
Напряжение питания приемника от элемента типа “Крона”	от 7 до 10 В
Средний ток потребления, не более, мА	3,0
Габаритные размеры, мм, не более	210х210х50
Масса, кг, не более	0.6
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее: - в пассивном режиме - в активном режиме	100 50
Центральная частота полосы пропускания приемника в активном режиме, Гц	2000 ± 10
Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более	70
Центральная частота полосы пропускания приемника в пассивном режиме, Гц	100 ± 1
Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более	5
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ, не менее	70
Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее	8
Рабочие условия эксплуатации
Температура окружающего воздуха, °С	от минус 20 до плюс 45
Относительная влажность, %	не более 80 при Т = 35 °С
Атмосферное давление, кПа	от 86 до 106

Комплект поставки ИКкт-50

№	Наименование	Количество
1.	Приемник	1
2.	Генератор	1
3.	Антенна	1
4.	Телефон головной	1
5.	Штырь заземления	2
6.	Контакт магнитный	1
7.	Провод питания генератора аккумуляторный (двойной 2 м)	1
8.	Провод подключения штыря заземления или магнитной клипсы (7 м)	2
9.	Паспорт	1
10.	Отвертка	1
11.	Футляр	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
