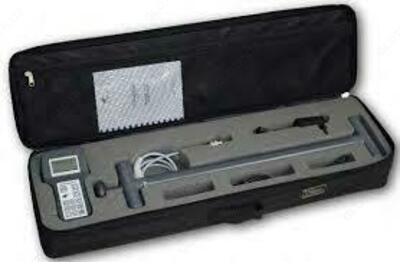

УТ-1 «Менделеевец» — универсальный трассоискатель, искатель повреждений изоляции (ИПИ)

Описание товара

Описание универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:

Для определения оси и глубины залегания металлических сооружений используется поисковый модуль. Поисковый модуль содержит три индуктивных датчика магнитного поля, что позволяет одновременно находить ось металлического сооружения и определять его глубину залегания.

Для поиска повреждений изоляции используются стальные электроды марки ЭСТ «Менделеевец» или А-рамка. А-рамка имеет фиксированное расстояние между электродами и позволяет производить поиск повреждений изоляции одному оператору. Электроды ЭСТ «Менделеевец» могут быть разнесены на большое расстояние, что позволяет повысить точность локализации дефектов. Высокая избирательность и чувствительность позволяют находить даже небольшие повреждения при больших глубинах залегания металлических сооружений. Хранение результатов предыдущих замеров в энергонезависимой памяти и отображение отношения текущих измерений к предыдущим, упрощают локализацию повреждений.

Встроенный микропроцессор позволяет на ходу вычислять силу тока в металлическом сооружении. Значения силы тока могут сохраняться в энергонезависимой памяти и передаваться на компьютер для обработки информации. По падению силы тока производится интегральная оценка состояния защитных покрытий металлических сооружений.

Универсальный трассоискатель УТ-1 «Менделеевец» позволяет производить поиск подземных металлических сооружений и повреждений изоляции как по сигналам промышленной частоты (50 и 100 Гц) так и сигналам от генератора ГП-1 «Менделеевец».

Особенности универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:
- Высокая чувствительность;
- Возможность изменения рабочих частот по требованию заказчика;
- Регистрация всех измеренных значений в энергонезависимой памяти;
- Непосредственное измерение глубины залегания металлических сооружений;
- Бесконтактное измерение тока в металлических сооружениях;
- Поиск повреждений изоляции;
- Вывод поискового сигнала как на графический дисплей в виде стрелок, «аналоговой шкалы», цифровой информации так и на наушник;
- Влагозащищенный корпус.

Технические характеристики универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:

УТ-1 «Менделеевец»
Параметр	Значение
Рабочие частоты	50Гц, 100Гц, 128Гц, 1075Гц, 1100Гц*
Минимальная сила наведенного переменного тока в подземном металлическом сооружении, необхо- димая для определения оси данного сооружения	3 мА**
Диапазоны измерения напряжения переменного тока	1,0 мВ; 10 мВ; 100 мВ; 1,0 В
Объём энергонезависимой памяти	4 Мб
Встроенный аккумулятор: – Тип аккумулятора – Ёмкость, мА•ч	Li-lon 4800
Время работы от АКБ без подзарядки, ч, не менее	24
Интерфейс связи с ПК	USB
Рабочий диапазон температур, °С	от 0 до +40
Габаритные размеры (ДхШхВ), мм, не более: - Приемный модуль - Поисковый модуль	190x110x80 690х140х46
Масса, г, не более: - Приемный модуль - Поисковый модуль	550 1000
Возможно изменение частот в диапазоне от 50 до 2000 Гц по требованию заказчика. Выбор дополнительных частот производится только на стадии заказа прибора, т.к. изменение частоты связанно с заменой элементной базы. *При поиске по максимуму и при расстоянии до оси подземного металлического сооружения 1 м.
ГП-1 «Менделеевец»
Параметр	Значение
Основные рабочие частоты, Гц	50, 100, 128, 1075, 1100
Дополнительные рабочие частоты, Гц	16, 273, 491, 526*
Форма выходного сигнала	синусоидальная
Максимальная выходная мощность, Вт	60
Максимальный выходной ток, А	2
Сопротивление нагрузки, Ом	10 — 1000**
Напряжение питания, DC, В	10 — 24
Рабочий диапазон температур, °С	от 0 до +45
Габаритные размеры (ДхШхВ), мм	295х340х150
Срок службы, лет, не менее	5
Возможно изменение частот по требованию заказчика *Сохраняет работоспособность при выходе за указанные пределы
