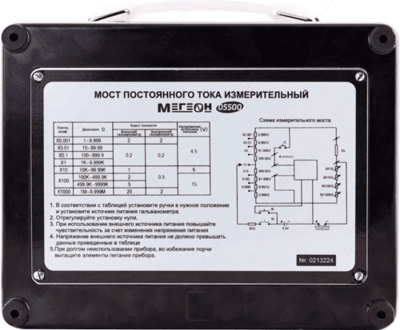

МЕГЕОН 05500 — измерительный мост постоянного тока

Описание товара

Описание измерительного моста постоянного тока МЕГЕОН 05500:

МЕГЕОН 05500 – измерительный мост постоянного тока. Прибор имеет широкие функциональные возможности: измерение электрического сопротивления по постоянному току по мостовой схеме, определение места повреждения (по схеме Варлея и Муррея) и измерение асимметрии проводов. Прибор лёгок в эксплуатации, точен, надёжен. Современная конструкция переключателей позволяет получить очень низкое нулевое сопротивление, а применение современных резисторов – высокую точность. Наличие встроенного источника питания позволяет применять изделие в "полевых" условиях.

Особенности измерительного моста постоянного тока МЕГЕОН 05500:
- Измерения электрического сопротивления постоянному току по схеме одинарного моста;
- Определение места повреждения кабеля посредством петли Варлея;
- Определение места повреждения кабеля посредством петли Муррея;
- Использование моста, как магазина сопротивлений.

Технические характеристики измерительного моста постоянного тока МЕГЕОН 05500:

Параметр		Значение
Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча	Декада х1	±2%
	Декада х10	±1%
	Декада х100	±0,1%
	Декада х1000	±0,1%
Среднее значение начального сопротивления магазина, Ом		0,02
Вариация начального сопротивления магазина сопротивлений сравнительного плеча, не более		0,003 Ом
Пределы допускаемой дополнительной по- грешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур		Не более основного % погрешности для каждой декады
Минимальное значение сопротивления плеч отношений		1 Ом
Электрическое сопротивление изоляции, не менее		10⁷ Ом
Электрическая прочность изоляции (переменный ток)		0,5 кВ
Время установления показаний гальванометра		Менее 4 с
Напряжение питания постоянного тока в зависимости от диапазона измерений		4,5 В … 15 В
Встроенный источник питания		3 батареи 1,5В тип LR14/C
Нормальные условия применения	Температура окружающего воздуха	20°С ±1,5°С
	Относительная влажность воздуха	40%...60%
Рабочие условия применения	Температура окружающего воздуха	10°С ... 35°С
	Относительная влажность воздуха	25%...75%
Средняя наработка на отказ		16000 ч
Средний срок службы, не менее		10 лет
Габаритные размеры (Ш х Д х В)		225 х 175 х 120 мм
Масса, не более		2150 г

Комплект поставки МЕГЕОН 05500

№	Наименование	Количество
1	Измерительный мост постоянного тока МЕГЕОН 05500	1
2	Руководство по эксплуатации	1
3	Гарантийный талон	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
