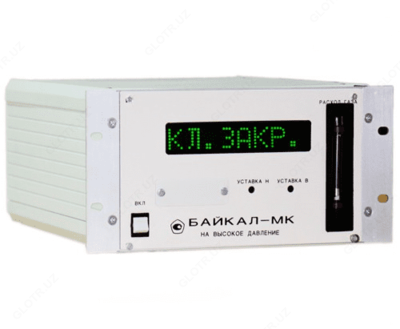

Байкал-МК исп.1 — гигрометр

Описание товара

Назначение гигрометра Байкал-МК исп.1:

Гигрометр Байкал-МК исп.1 предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

Гигрометр Байкал-МК исп.1 выпускается в 2-х исполнениях:
- На высокое давление (от 0,16 до 40 МПа) - Байкал-МК исп.1 (высокое давление);
- На низкое давление (от 0,03 до 0,16 МПа) - Байкал-МК исп.1 (низкое давление);
Область применения гигрометра Байкал-МК исп.1:

Гигрометр Байкал-МК исп.1 используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

Особенности гигрометра Байкал-МК исп.1:
- Выбор единиц измерений по влажности с отображением на дисплее: ppm, мг/м3, °С т.р.;
- Наличие интерфейса RS-485 для связи с ЭВМ;
- Наличие функции почасового и суточного архива с энергонезависимой памятью;
- Дисплей повышенной яркости;
- Автоматический выбор диапазонов измерений;
- Высокая точность и надежность;
- Устройство сигнализации о неисправности чувствительного элемента;
- Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
- Активная защита чувствительного элемента по напряжению и влажности;
- Измерительная схема гигрометра выполнена на микроконтроллере;
- Возможность реализации альтернативной независимой поверки при отсутствии эталонов;

Технические характеристики Байкал-МК исп.1:

Параметр	Байкал-МК исп.1 (высокое давление)	Байкал-МК исп.1 (низкое давление)
Датчик на высокое давление	от 0,16 до 40 МПа (от 1,6 до 400,0 кгс/см2)	-
Датчик на низкое давление	-	от 0,03 до 0,16 МПа (от 0,3 до 1,6 кгс/см2)
Диапазоны измерений объемной доли влаги	0…1; 1…10; 10…100; 100…1000 млн^-1
Основная приведенная погрешность: для области измерений от 0 до 1 млн^-1 для области измерений от 1 до 10 млн^-1 для области измерений от 10 до 100 и от 100 до 1000 млн^-1	±10% ±4% ±2,5%
Унифицированный выходной сигнал для каждого диапазона измерений	4…20 мА или 0…5 мА
Расход анализируемого газа через гигрометр, не более	1000 см³/мин (регулируется)
Температура анализируемого газа и окружающего воздуха	+5…+50°С
Потребляемая мощность	не более 27 Вт
Средняя наработка на отказ, не менее	20000 ч
Средний срок службы, не менее	8 лет
Габаритные размеры Блок измерений, мм	345×270×140
Масса блока измерений, кг	4

Комплект поставки Байкал-МК исп.1

№	Наименование	Байкал-МК исп.1 (высокое давление)	Байкал-МК исп.1 (низкое давление)
1	Блок измерения совмещенный с датчиком на высокое давление	1	-
2	Блок измерения совмещенный с датчиком на низкое давление	-	1
3	Устройство для измерения расхода газа УИРГ-2А	1	1
4	Комплект запасных частей:
	- Элемент чувствительный	1	1
	- Трубка 5К6.452.295-08	1	1
	- 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе)	1	1
	- Трубка 5К8.626.222	1	1
	- Прокладка	6	6
	- Ниппель прижимной	3	3
	- Гайка накидная	1	1
	- Вставка плавкая ВП1-1-1А АГО 481.303 ТУ	3	3
	- Трубка 305 ТВ – 40 6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м	1	1
	- Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м	1	1
5	Комплект монтажных частей:
	- Вилка ОНЦ-РГ-09-7/18 В12 БР0.364.082 ТУ	1	1
	- Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ	2	2
	- Вилка ОНЦ-РГ-09-19/24 В12 БР0.364.082 ТУ	1	1
	- Розетка ОНЦ-РГ-09-4/14-Р12 БР0.364.082 ТУ	1	1
	- Розетка ОНЦ-РГ-09-7/18-Р12 БР0.364.082 ТУ	1	1
6	Руководство по эксплуатации	1	1
7	Аттестат методики выполнения измерений расхода газа	1	1
8	Методы регенерации чувствительных элементов. Типовые технологические процессы	1	1
9	Комплект электрических схем	1	1
