Назначение высокоточного трассопоискового комплекта ВТК Оникс:
Высокоточный трассопоисковый комплект ВТК Оникс предполагает обследование трубопровода бесконтактным методом на предмет обнаружения мест повреждения изоляционного покрытия. Комплект приборов состоит из низкочастотного генератора переменного тока и селективного приемника электромагнитного поля. Для обследования необходимо на контрольный участок трубопровода (в контрольно-измерительном пункте (КИП), колодце или станции катодной защиты (СКЗ)) подключить генератор низкочастотного электрического сигнала, а распределение электромагнитного поля измерять приемником. На основе последующего анализа полученных данных можно сделать заключение о состоянии изоляционного покрытия.
Низкочастотный электрический сигнал переменного тока, поданный на хорошо изолированный подземный трубопровод, будет постепенно уменьшаться по мере удаления от точки приложения тока. Это происходит оттого, что часть сигнала уходит в землю через изоляцию вследствие ухудшения или полной потерей ее изоляционных и электрических свойств, а также из-за дефектов изоляционного покрытия и распределенной электрической емкости. Измеряя напряженность излучаемого трубопроводом магнитного поля, можно определить точное местоположение оси трубопровода и измерить силу остаточного тока в измеряемой точке. В случае хорошего изоляционного покрытия логарифмическая характеристика затухания тока практически постоянна по всей длине трубопровода и зависит от диаметра трубопровода, и электрического сопротивления изоляционного покрытия. В месте, между точками измерения, где имеется дефект изоляционного покрытия – затухание значительно увеличивается. На основе полученных данных можно определить логарифмическое затухание тока между двумя любыми точками измерений, а уменьшая дистанцию между точками, добиться определения местоположения индивидуального дефекта с точностью менее 1 м. Далее, имея данные о затухании тока, диаметре, и других параметров трубопровода, можно рассчитать удельное сопротивление изоляционного покрытия.
Затухание тока, измеряемое в миллибелах на метр - мБ/м, слабо зависящее от сезонных изменений сопротивления грунта, по сути, является абсолютной мерой качества изоляционного покрытия и может непосредственно сравниваться с данными предыдущих обследований, при условии равенства входных данных этих обследований и, таким образом, судить о скорости ухудшения состояния покрытия трубопровода.
Система Оникс выгодно отличается от аналогов российского производства тем, что:
- для повышения достоверности результатов обследования участка подземного сооружения, производится измерения не только амплитуды но и взаимного фазового сдвига в каждой точке, которые снабжаются метками времени;
- весь процесс проведения измерений в полевых условиях максимально упрощен и автоматизирован, что позволяет освободить оператора от рутинной необходимости слежения за многочисленными измерениями и за правильностью занесения их в протоколы измерений;
- для повышения информативности и помехоустойчивости системы используется опорный сигнал сложной формы и специальные алгоритмы обработки.
Все это дает возможность достоверно интерпретировать данные измерений при составлении результирующих отчетов. Также сохраненная информация позволяет провести корректные сравнения результатов обследования участка подземного сооружения с обследованиями этого участка прошлых лет для выявления негативных тенденций.
Записанные отсчеты пространственного положения подземного сооружения могут быть объединены с результатами, полученными от системы глобального позиционирования (GPS).
При необходимости система ОНИКС может быть дополнена дополнительными каналами (например, для электрических измерений).

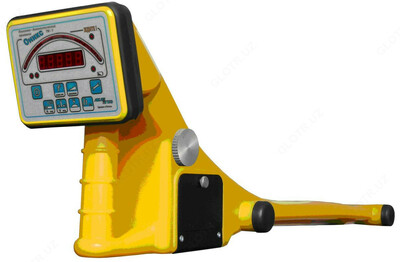

Высокоточный трассопоисковый комплект ВТК Оникс - это автономная портативная система, предназначенная для решения следующих задач:
Трассоискатель:
- Точное определение пространственного положения оси трубопровода с дневной поверхности земли (используя метод «максимума»).
- Определение направления отклонения оси прибора от оси трубопровода (использование метода «минимума»).
- Прямое цифровое определение глубины залегания и величины тока подземного трубопровода нажатием одной кнопки.
- Определение направления тока (от генератора или к генератору) используется для идентификации трубопровода.
- Оперативное определение потери тока в трубопроводе на одном участке.
Дефектоскоп:
- Обследование трубопровода бесконтактным методом на предмет обнаружения мест повреждения изоляционного покрытия.
- Локализацию мест сквозных дефектов изоляционного покрытия для последующего обследования другими методами,
- Вычисление интегральной величины сопротивления изоляционного покрытия и на основе этих данных прогнозирование остаточного ресурса изоляционного покрытия трубопровода,
- Запоминание всех результатов обследования и автоматизированной обработки отчетов,
- Регистрации и анализа формы тока катодной защиты.
