ДОДК-117 — датчик определитель дефектов коммуникаций
Описание товара
-
Назначение датчика ДОДК-117:
Датчик предназначен для определения неисправности (повреждения изоляции защитных покрытий газопроводов) систем катодной защиты, а также для обнаружения места обрыва силовых кабелей. Принцип действия датчика состоит в определении разности потенциалов на поверхности земли, которая образуется при прохождении тока по цепи: генератор, труба (кабель), поврежденная изоляция, земля, заземление генератора, генератор. В месте повреждения изоляции переходное сопротивление труба-земля уменьшается, и на поверхности земли потенциал будет иметь повышенное значение. Увеличение потенциала будет тем значительнее, чем больше повреждение.

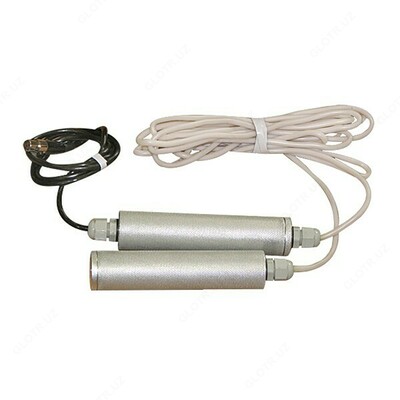

Датчик ДОДК 117 представляет собой два изолированных друг от друга измерительных электрода, в один из которых встроен предварительный усилитель и образующие единую конструкцию. Обследование производится двумя операторами, у одного оператора находиться измерительный электрод, у второго оператора находится измерительный электрод и приёмник. По показанию приёмника (стрелочный индикатор и головные телефоны) судят о местонахождении неисправности.
Датчик ДОДК-117 подключается к приемникам АП-019 и АП-027. -
Технические характеристики датчика ДОДК-117:
Параметр Значения Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15 Точность определения обрыва кабеля, м 0,25 Входное сопротивление датчика, МОм 2,4 Питание предварительного усилителя внешнее от приемника Коэффициент усиления предварительного усилителя, дб 40 -
Комплект поставки ДОДК-117
№ Наименование Количество 1. Датчик определитель дефектов коммуникаций ДОДК-100 1
