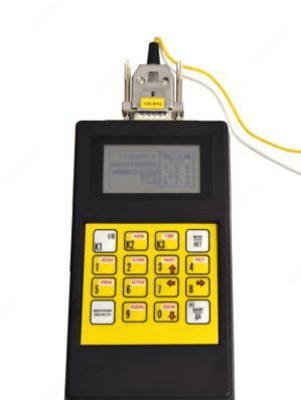

ПКО — прибор коррозионных обследований

Описание товара

Назначение прибора коррозионных обследований ПКО:

Приборы для диагностики электрохимической защиты и коррозионных обследований ПКО ( далее – приборы ) предназначены для измерений напряжения и силы постоянного тока при определении электрических параметров и диагностики электрохимической защиты подзем - ных трубопроводов .

Описание прибора коррозионных обследований ПКО:

Принцип действия приборов основан на измерении постоянного напряжения входных сигналов . Входными сигналами являются : потенциал « труба – земля », ток вспомогательного электрода , поляризационный потенциал , выходное напряжение устройства катодной защиты , напряжение « шунта » устройства катодной защиты .

В режиме цифрового мультиметра приборы измеряют постоянное напряжение и посто - янный ток , а при работе со встроенным прерывателем – поляризационный потенциал , ток поля - ризации вспомогательного электрода , потенциал « труба – земля ». Результаты измерений выво - дятся на встроенный жидкокристаллический ( ЖК ) индикатор . В режиме цифрового осцилло - графа приборы позволяют наблюдать на ЖК индикаторе осциллограмму потенциала « труба – земля ».

Полученные данные хранятся во внутренней памяти приборов и могут быть переданы на ПЭВМ для дальнейшей обработки . Приборы осуществляют хранение в энергонезависимой па - мяти до 250 результатов измерений . Приборы обеспечивают возможность просмотра и обра - ботки результатов измерений на ПЭВМ , совместимую с IBM/PC. Выдача результатов измере - ний в ПЭВМ производится по протоколу X-MODEM.

Технические характеристики прибора коррозионных обследований ПКО:

Параметр	Значение
Измерение поляризационного потенциала по методу вспомогательного электрода в диапазоне	от минус 2,5 В до +2,5 В
Измерение тока поляризации вспомогательного электрода в диапазоне	от минус 5 мА до + 5 мА
Измерение потенциала «труба-земля» в диапазонах	от минус 2,5В до + 2,5 В и от минус 10 В до + 10 В
Измерение выходного напряжения устройств катодной защиты в диапазоне	от минус 100 В до + 100 В
Измерение выходного тока устройств катодной защиты методом измерения напряжения на внешнем шунте	от минус 0,1 В до +0,1 В
Входное сопротивление	для диапазонов измерений ±100 В, ±100 мВ, не менее 20кОм, для остальных диапазонов не менее 10 Мом
Основная погрешность измерений не более	0,5 % в диапазонах ±2,5 В, ±10 В, и не более 1 % в диапазонах ± 100 мВ, ±100 В, ±5 мА
Подавление помех от промышленной сети 220 В 50 Гц не хуже	40 дБ
Питание прибора	осуществляется от четырёх электрохимических элементов типоразмера АА (гальванических с номинальным напряжением 1,5 В или аккумуляторных с номинальным напряжением 1,2 В)
Ток потребления прибора не превышает	20 мА в режиме измерения, 200 мкА в режиме хранения
Продолжительность работы	прибора в режиме 8 часов в сутки, не менее 1 недели, при использовании элементов питания емкостью не менее 1,2 Ач
Электрические параметры прибора сохраняются при изменении напряжения питания	от 3,0 до 6,0 В
Рабочая температура	от +1°С до +50°С
Относительная влажность воздуха	до 98% при температуре + 25°С
Габаритные размеры прибора	190 х 100 х 44 мм
Масса прибора не превышает	500 гр

Комплект поставки ПКО

№	Наименование	Количество
1	Прибор для диагностики электрохи - мической защиты и коррозионных об - следований ПКО	1
2	Жгут ТАЖ 004	1
3	Жгут ТАЖ 005	1
4	Жгут ТАЖ 006	1
5	Жгут ТАЖ 007	1
6	Коммутатор К 1	1
7	Зажим « крокодил »	3
8	Руководство по эксплуатации	1
9	Программа связи HYPER TERMINAL	1
10	Методика поверки	1
11	Свидетельство о поверке	1
12	Укладка	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
