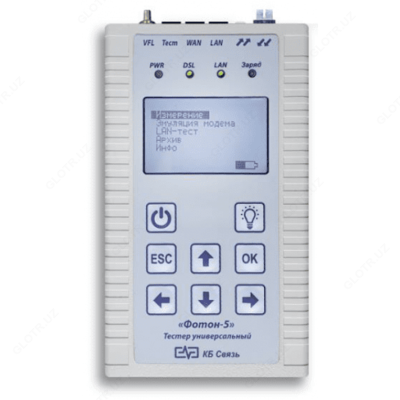

Фотон-5V — тестер универсальный

Описание товара

Назначение тестера универсального Фотон-5V:

Измеритель оптической мощности

Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях.

Визуальный дефектоскоп

Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом.

LAN-тестер

Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов). Определение характера повреждения (КЗ, Обрыв) и расстояния до него по каждой жиле.

Кабель не оконцован разъемом или оборван (все жилы 8 штук оборваны)

Комбинированная неисправность, жила 1 оборвана на расстоянии 230 метров, жилы 7 и 8 закорочены между собой, жилы 4 и 5 обжаты неправильно.

Кабель оконцован не правильно. Не правильно подсоединены все жилы 8 штук.

Светодиодный фонарь

Для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь.

ADSL-тестер

Тестирование и вывод на экран дисплея следующей информации:
- Технология соединения (ADSL и VDSL);
- Максимально возможная скорость передачи данных;
- Достигнутая скорость передачи;
- Запас помехоустойчивости - соотношение сигнал/шум SNR;
- Затухание в линии;
- Выходная мощность;
- Эмуляция режима работы модема;
- Авторизация (передача логина и пароля сверверу доступа) при подключении к сети по протоколу PPPoE.

Генератор 1 кГц

Определение "своего" кабеля в пучке чужих контактным способом (при помощи комплектного оконечника-заглушки)или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

Технические характеристики тестера универсального Фотон-5V:

Параметр	Значение
Измеритель оптической мощности
Длина волны	850/1300/1310/1490/1550/1625нм
Диапазон мощности входного сигнала	+16 ... -60 дБм
Погрешность	±0,25 дБ
Тип разъема	Универсальный со сменными насадками SC, FC, ST
Визуальный дефектоскоп
Выходная мощность	10 МВт
Рабочее расстояние	До 10 км
Тип разъема	2 универсальных разъема 2,5 мм FC/PC
Режим работы	Непрерывный CW и импульсный 2 Гц
Общие характеристики
Питание	От 6 Ni-Mh аккумуляторных батарей типа «АА»; от сети переменного тока 220В через сетевой адаптер; от других зарядных устройств, имеющих USB выход с напряжением питания 5В и током 0,5А
Потребление тока в режиме "Измерение"	0,5 A
Потребление тока во всех режимах, кроме "Измерение"	0,2 A
Индикатор	Графический 128х64 с подсветкой
Память	30 отчетов
Габариты	158 х 95 х 36 мм
Вес	0,3 кг (с аккумуляторами)

Комплект поставки Фотон-5V

№	Наименование	Количество
1	Тестер универсальный Фотон-5V	1
2	Комплект шнуров	1
3	Сетевой адаптер 5В, 1А	1
4	Комплект съемных насадок (SC, FC, ST)	1
5	Оконечник ("заглушка")	1
6	Сумка для переноски	1
7	Чехол для аксессуаров с крепплением на "липучке"	1
8	Руководство пользователя	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
