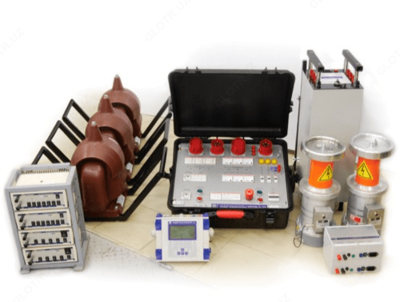

УПТВ-3-35 — установка поверочная трехфазная высоковольтная

Описание товара

Описание установки поверочной трехфазной высоковольтная УПТВ-3-35:

Установка УПТВ-3-35 выполнена в виде отдельных элементов (устройств), соединяемых между собой кабелями (силовыми, измерительными, управления и высоковольтными). Установка обеспечивает формирование напряжений трехфазной цепи переменного тока. Установка УПТВ-3-35 поставляется в двух исполнениях: класс точности 0,05 и класс точности 0,1.

Особенности установки поверочной трехфазной высоковольтная УПТВ-3-35:
- Поверка измерительных трансформаторов напряжения на месте эксплуатации;
- Поверка 3-х фазных ТН типа НАМИТ, НАМИ;
- Не требуются дополнительные приборы для контроля условий поверки.
Назначение установки поверочной трехфазной высоковольтная УПТВ-3-35:
- Для первичной и периодической поверки на местах эксплуатации трехфазных и однофазных заземляемых и незаземляемых измерительных трансформаторов напряжения промышленной частоты 50 Гц ( ТН ) классов точности 0,2 и менее точных с номинальными первичными напряжениями от 6/√ 3 до 35 кВ при нагрузках , нормированных ГОСТ, и при реальных нагрузках на узле учета;
- Проверки правильности чередования фаз в трехфазных электрических сетях;
- Для измерения мощности нагрузки ТН.
Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.

Технические характеристики установки поверочной трехфазной высоковольтная УПТВ-3-35:

Параметр	УПТВ-3-35 кл.т. 0,05	УПТВ-3-35 кл.т. 0,1
Номинальные значения напряжения, кВ	15/√3; 15; 20; 35/√3; 35
Класс точности	0,05	0,1
Диапазон измерения первичного напряжения при поверке ТН, кВ	От 5,0 до 42,0
Диапазон вторичного напряжения при поверке ТН, В	От 46 до 120
Пределы основных допускаемых погрешностей установки при поверке ТН: - по напряжению, f, % - угловая, Δ_u, мин	где f_T— предел допускаемой погрешности ПВЕ-10 по напряжению; f_ЭМu — предел допускаемой погрешности по напряжению прибора Энергомонитор 3.3Т1 при поверке ТН: абсолютная ± (0,02 + 0,02\|Δf_U\|) % (Δf_U — погрешность ТН); Δ T_u — предел допускаемой угловой погрешности ПВЕ-10; Δ_Эмu — предел допускаемой угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТН: абсолютная ±(1,0 + 0,1\|Δδ_U\|) мин (Δδ_U — погрешность ТН)
Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТН	Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3 Т1
Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, %	2
Значение нестабильности напряжения на выходе установки, %, не более	1 — за время не более 1 мин; 3 — за время более 1 мин
Значение потребляемой мощности, ВА, не более	5000
Значение мощности нагрузки, ВА	3000 (Суммарная по 3-м фазам)
Рабочая температура окружающего воздуха	От плюс 5 до плюс 35 °С
Рабочая относительная влажность	До 90 % при температуре плюс 30 °С
Рабочее атмосферное давление	70–106,7 кПа (537–800 мм рт. ст.)
Рабочаее напряжение питающей сети	(380 ± 19) В с частотой (50 ± 0,5) Гц
Потребляемая мощность от сети питания	Не более 5 кВА
Среднее время наработки на отказ, То	Не менее 8000 часов
Средний срок службы установки, Тсл	Не менее 6 лет

Комплект поставки УПТВ-3-35

№	Наименование	Назначение	Количество
1	Прибор Энергомонитор 3.3Т1-С для поверки трансформаторов напряжения в комплекте с УПТН	Прибор сравнения	1
2	Преобразователь напряжения высоковольтный емкостной ПВЕ-35-2, класс точности 0,05 или 0,1 на выбор в зависимости от исполнения (для поверки однофазных и трехфазных ТН 35кВ)	Эталонный емкостной преобразователь 35 кВ (по заказу возможно добавить номинальное напряжения от 15 до 24 кВ)	1
3	Трансформатор литой ЗНОЛ	Источник высокого напряжения 35 кВ трехфазный	3
4	ЛАТР трехфазный 8А	Источник высокого напряжения 35 кВ трехфазный	1
5	Магазин нагрузок 100/√3 В, 80ВА	Нагрузочные устройства для поверки однофазных ТН	1
6	Магазин нагрузок 100В, 80ВА	Нагрузочные устройства для поверки однофазных ТН	3
7	Магазин нагрузок 100В, 200ВА	Нагрузочные устройства для поверки трехфазных ТН	1
8	Пульт управления УПТВ-3-35	Коммутация, защита и индикация при формировании напряжений одно- и трехфазной цепи переменного тока	1
9	Кабели и вспомогательное оборудование	Подключение и заземление	1
10	Программно-аппаратное обеспечение: портативный компьютер (ноутбук) с ОС и программным обеспечением, принтер)	ПО «Поверка трансформаторов»	1
