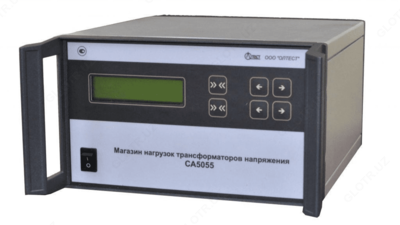

СА5055 + РД СА5055-600 — магазин нагрузок

Описание товара

Назначение магазина нагрузок трансформаторов напряжений СА5055

Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.

Преимущества магазина нагрузок трансформаторов напряжений СА5055
- Воспроизведение значений нагрузки для однофазных и трехфазных трансформаторов с вторичным напряжением 100, 100/V3 и 100/3 В
- Высокая точность воспроизведения значения нагрузки
- Широкий диапазон воспроизводимых значений нагрузок
- Удобный, интуитивно понятный интерфейс
- Установка значений нагрузки с клавиатуры, расположенной на передней панели Магазина
- Наличие в комплекте специального кабеля для подключения к поверяемому трансформатору
- Звуковая сигнализация о превышении напряжения на нагрузке
- Малые габаритные размеры и вес
- Возможность дистанционного управления с помощью персонального компьютера, что позволяет использовать магазины нагрузок в автоматических комплексах по поверке трансформаторов напряжения

Эксплуатационные характеристики СА5055:

Магазин воспроизводит значения нагрузки для:

однофазных трансформаторов напряжения (ТН) с номинальными вторичными напряжениями: 100/3 В, 100/ √3 В и 100 В;
трехфазных ТН с номинальным вторичным напряжением 100 В;

Значения нагрузок воспроизводимых СА5055 во вторичной цепи однофазных ТН

Номинальное значение вторичного напряжения, В	Номинальное значение нагрузки		Составляющие полной мощности нагрузки
Номинальное значение вторичного напряжения, В	Полная мощность, В×А	Коэффициент мощности cosφ	активная P, Вт	реактивная Q, В×A
100 ,100/√3	10	0.8	8	6
	15		12	9
	25		20	15
	30		24	18
	50		40	30
	75		60	45
	100		80	60
	120		96	72
	150		120	90
	200		160	120
	300		240	180
	360		288	216
	400		320	240
	500		400	300
	600		480	360
100/3	10	0.8	8	6
	15		12	9
	20		16	12
	25		20	15
	30		24	18
	50		40	30
	75		60	45
	100		80	60
	120		96	72
	150		120	90
	200		160	120

Значения нагрузок, воспроизводимые Магазином СА5055 для трехфазных ТН с неравными номинальными значениями нагрузок фаз и номинальным значением вторичного напряжения 100 В

Номинальное значение вторичного напряжения, В	Номинальное значение нагрузки			Коэффициент мощности cosφ	Составляющие полной мощности нагрузки
	Полная мощность, В×А				S1		S2
	S1	S2	S2		актив., Вт	реакт., В×А	актив., Вт	реакт., В×А
100 В	0	25	25	0.8	20	15	0	0
	0	50	50		40	30	0	0
	0	75	75		60	45	0	0
	15	100	100		80	60	12	9
	30	150	150		120	90	24	120

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
