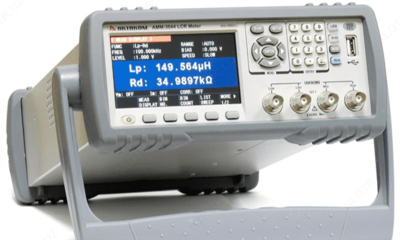

АММ-3044 — анализатор компонентов

Описание товара

Описание анализатора компонентов АММ-3044:

Прецизионный анализатор компонентов АММ-3044 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 37 точках с тестовой частотой от 50 Гц до 200 кГц. Анализатор компонентов АММ-3044 имеет встроенный компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.

Анализатор компонентов АММ-3044 обладает высокой точностью измерения (0,05%) и широкими функциональными возможностями. Высокая точность измерения обеспечивается использованием четырехпроводной схемы измерения с предварительно проведенной открытой, закрытой и калибровкой на нагрузке с возможностью частотной коррекции. Для проведения измерений емкостных и индуктивных параметров в приборе может быть выбрана последовательная или параллельная схема замещения.

В RLC-метре АММ-3044 возможен выбор одной из трех скоростей измерения: быстрой (75 изм/с), средней (11 изм/с) и медленной (2,7 изм/с). Для выполнения сортировочных и разбраковочных функций в АММ-3044 встроен компаратор на 10 ячеек с возможностью задания различных режимов работы и выходом на внешний разъем.

Наряду с общими функциональными возможностями ряд параметров и характеристик приборов различаются, что отображено в таблице ниже

Приборы позволяют сохранять пользовательские настройки и режимы работы во внутреннюю память и внешний USB-носитель, куда так же могут быть сохранены и измеренные данные в виде .csv файлов.

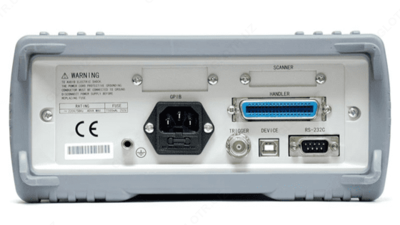

Для дистанционного управления на задней панели анализатора компонентов АММ-3044 имеются разъемы интерфейсов RS-232 и USB, а само управление производится при помощи SCPI-команд. Там же расположен разъем входа внешнего запуска для синхронизации работы с другими измерительными приборами.

Технические характеристики анализатора компонентов АММ-3044:

Параметр		Значение
Измеряемые (тестируемые) параметры		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров		0,05%
Частотные характеристики тестового сигнала	Тестовая частота	50 Гц...200 кГц (37 точек)
	Наилучшее разрешение	0,01 Гц
	Точность установки	0,01%
Уровень тестового сигнала AC	Напряжение тестового сигнала	10 мВ...2 Вскз (режим Normal, ALC OFF)
	Разрешение	10 мВ
	Точность	±(10% Uуст + 2 мВ) (режим Normal, ALC OFF)
	Ток тестового сигнала	100 мкА...20 мАскз (режим Normal, ALC OFF)
	Разрешение	100 мкА
	Точность	±(10% Iуст + 10 мкА) (режим Normal, ALC OFF)
Мониторинг уровня тестового сигнала DCR	Диапазон напряжения	0,01 мВ...2 Вскз
	Точность мониторинга	±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз ±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз
	Диапазон тока	0,001 мкА…20 мАскз
	Точность мониторинга	±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз ±12% Uсчит + 1 мкА) для 0,001 мкА...50 мкАскз
Выходной импеданс		30 Ом, 100 Ом выбираемый
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц		Быстрое: 75 изм/с
		Среднее: 11 изм/с
		Медленное: 2,7 изм/с
Диапазон измерения LCR параметров	\|Z\|, X, R, DCR	0,00001 Ом...99,9999 МОм
	\|Y\|, B, G	0,00001 мкСм..99,9999 См
	C	0,00001 пФ...9,99999 Ф
	L	0,00001 мкГн...99,9999 кГн
	D	0,00001...9,99999
	Q	0,00001...99999,9
	θ (град)	-179,999°...179,999°
	θ (рад)	-3,14159...3,14159
Схема замещения		последовательная, параллельная
Выбор диапазона		ручной, автоматический
Режим запуска		внутренний, ручной, внешний, по шине
Усреднение		1...255
Математические операции		ΔABC, Δ%
Установка задержки		0...60 с, разрешение 1 мс
Компаратор		10 ячеек сортировки, BIN1...BIN9; дополнительный ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор
Список свипирования		201 точка, частота, AC напряжение /ток, смещение, пределы, внутренний /внешний источник
Внутренняя память		40 групп настроек
Внешняя USB память		файлы настроек, CSV файлы
Интерфейсы		HANDLER, USB, RS-232C; GPIB (опция) на задней панели USB host на передней панели
Дисплей		цветной ЖК TFT, 6 разрядов (максимальное отображение 999999)
Рабочая температура/влажность		0°С...40°С, ≤75%RH
Питание		99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность		80 ВА
Габаритные размеры		235 х 105 х 360 мм
Вес		около 3,6 кг

Комплект поставки АММ-3044

№	Наименование	Количество
1	Анализатор компонентов АММ-3044	1
2	4-проводные щупы Кельвина	1
3	4-проводный тестовый зажим	1
4	Калибровочная пластина	1
5	Запасные предохранители	1
6	Кабель питания	1
7	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
