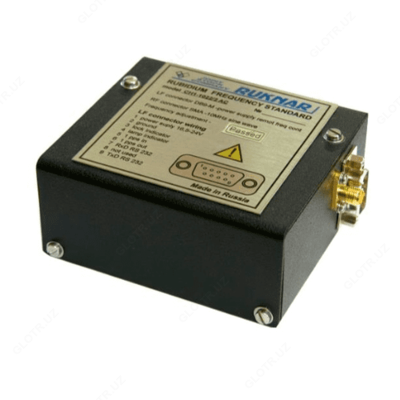

Ч1-1022 — стандарт частоты рубидиевый

Описание товара

Назначение стандарта частоты рубидиевого Ч1-1022:

Малогабаритный рубидиевый стандарт частоты Ч1-1022 предназначен для использования в качестве встраиваемого источника сигналов высокой стабильности в частотно-измерительных приборах и комплексах, теле-коммуникационных системах, системах навигации и связи. Разработан для мобильных применений с высокими требованиями к габаритам, массе и потребляемой мощности.

Встроенный модуль «привязки» обеспечивает коррекцию частоты выходного сигнала по сигналу 1с внешней шкалы времени. Встроенный модуль синтезатора позволяет получать на выходе прибора синусоидальный сигнал заданной частоты в диапазоне от 100 Гц до 100 МГц.

Технические характеристики стандарта частоты рубидиевого Ч1-1022:

Параметр	Значение
Номинальное значение частоты выходного сигнал	5 или 10 МГц от 100 Гц до 100 МГц (опция 04)
Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах	от 0,6 до 1,2
Относительная погрешность по частоте при выпуске, отн. ед., в пределах	± 2·10^-11
Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах	± 4·10^-11
Относительная погрешность по частоте за 1 сут при работе прибора с опцией 03 в режиме автоматической корректировки частоты, отн. ед., в пределах	± 1·10^-11
Относительная погрешность воспроизведения частоты, отн. ед., не более	2·10^-11
Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более за 1 с за 10 с за 100 с за 1 сут	3·10^-11 (1·10^-11 – опция 01) 1·10^-11 (3·10^-12 – опция 01) 3·10^-12 (1·10^-12 – опция 01) 5·10^-12
Относительное изменение частоты в диапазоне рабочих температур отн. ед., в пределах от 0 до + 50 °C от - 40 до + 70 °C (опция 05)	± 3·10^-10 ± 5·10^-10
Диапазон цифровой перестройки частоты выходного сигнала с шагом 1·10^-12, отн. ед.	± 1·10^-8
Подавление второй гармоники в спектре выходного сигнала, дБ, не менее	30
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более при отстройке от несущей на 1 Гц на 10 Гц на 85 Гц на 1 кГц на 10 кГц	- 80 - 90 - 130 - 140 (- 145 – опция 02) - 145 (- 150 – опция 02)
Напряжение питания от сети постоянного тока, В	от +16,5 до + 24
Потребляемая мощность, Вт, не более	16
Габаритные размеры (длина×ширина×высота), мм, не более	85 х 100 х 43
Масса, кг, не более	0,6

Комплект поставки Ч1-1022

№ Наименование Количество

1 Стандарт частоты рубидиевый Ч1-1022 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
